ماكينة تشكيل إطارات تثبيت الألواح الشمسية
Solar Panel Mount Roll Forming Machine

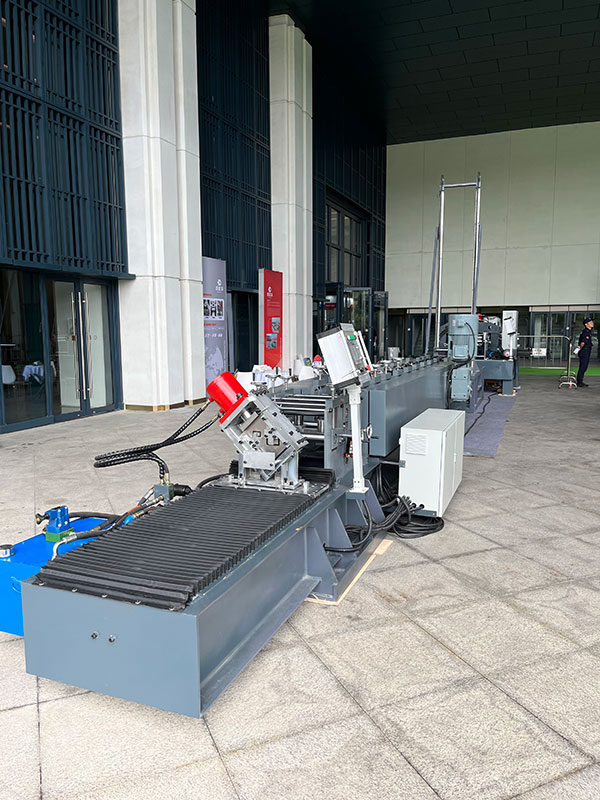

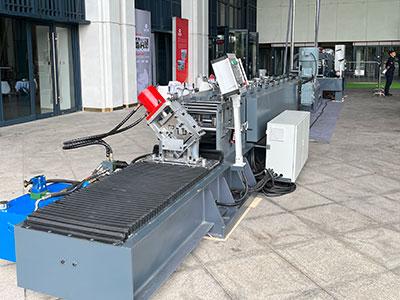

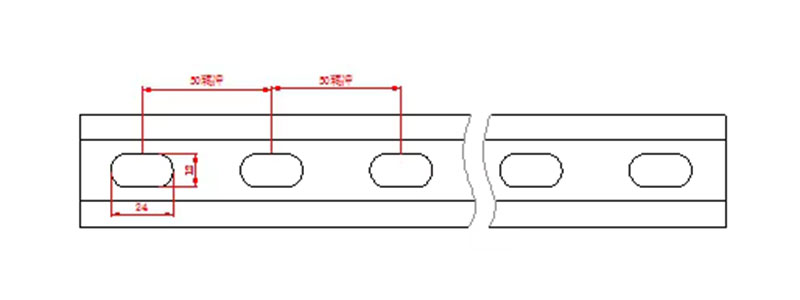

إن ماكينة التشكيل بالدلفنة لإطارات تثبيت الألواح الشمسية هي عبارة عن خط إنتاج متكامل مصمم خصيصًا لتصنيع مقاطع جانبية للقنوات ذات فتحات بأحجام مختلفة، مما يجعلها مثالية لرفوف الأنظمة الشمسية الكهروضوئية. كما تُستخدم هذه المقاطع المعدنية القابلة لإعادة الاستخدام بشكل شائع لدعامات الأنابيب، وحوامل علب الكابلات، ودعامات القنوات، وإطارات تركيب الألواح الشمسية، مما يوفر حلاً متعدد الاستخدامات في العديد من الصناعات.

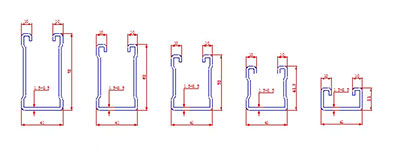

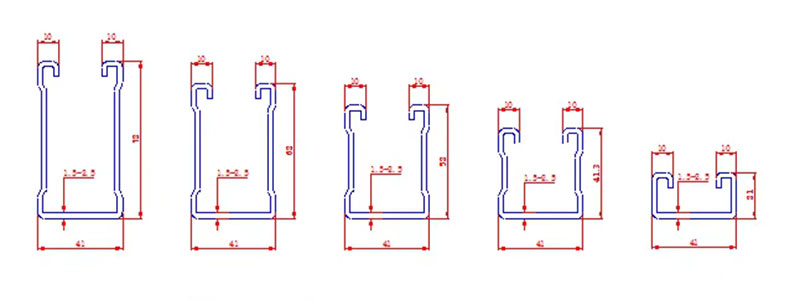

المقاسات المتوفرة لـ 41-21، 41-41، 41-41، 41-52، 41-62، 41-72 خمسة أنواع من التشكيل الجانبي التي يتم تشكيلها بالبثق الدوار المستمر.
الخواصمواد التغذية | المواد الخام | Q235/ Q345 |
سماكة المواد | 1.5 إلى 2.5 مم | |
عرض المواد | 98 مم إلى 200 مم تقريباً | |
وحدة فك الملف/ اللفافة | قدرة المحرك الرئيسية | 3 كيلو وات |
عرض الملف | 350 مم | |
القطر الداخلي | 450 إلى 530 مم | |
أقصى تحميل | 4 طن× 2 رولات | |

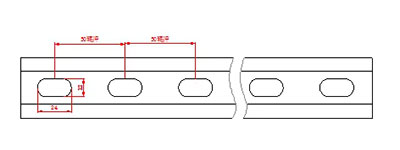

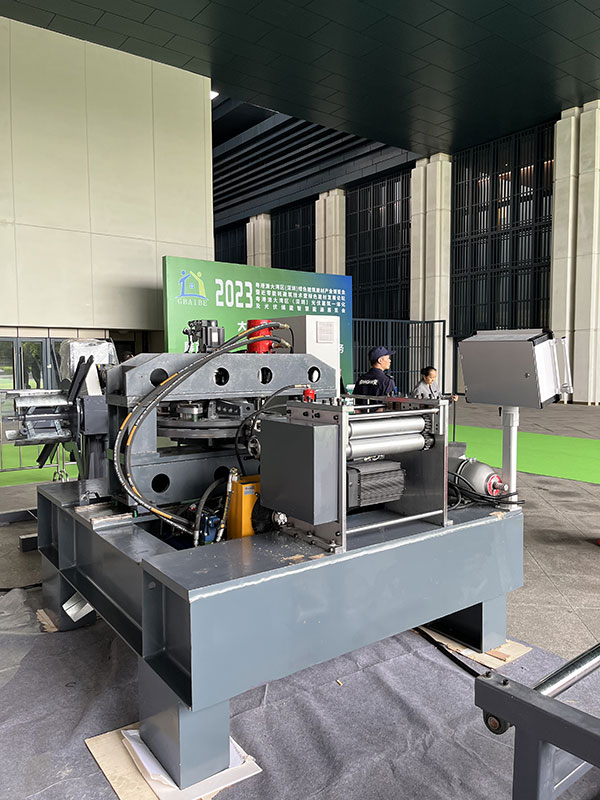

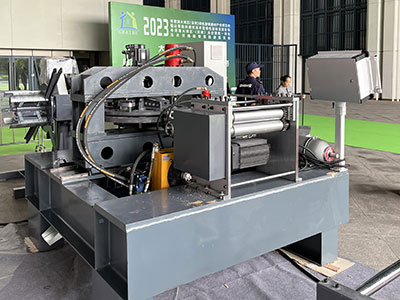

ماكينة التثقيب الدوارة XHH300 | قدرة المحرك الرئيسية | 15 كيلو وات |
قدرة محرك الرفع | 3×0.37 كيلو وات | |
سرعة التثقيب | 0 إلى 50 م/ دقيقة | |
سماكة المواد | 1.5 إلى 2.5 مم | |
عرض التثقيب | 98 إلى 200 مم | |

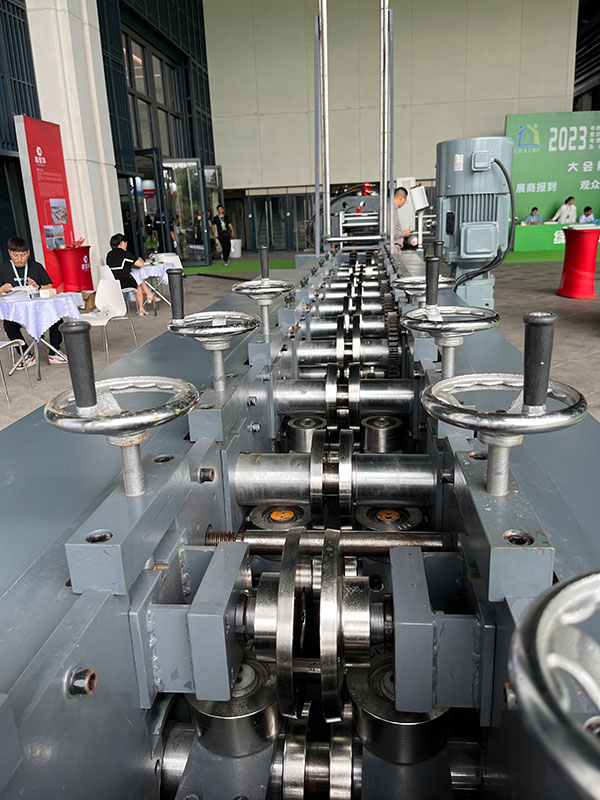

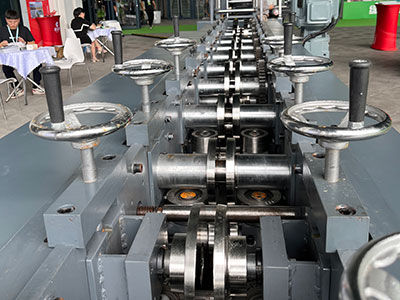

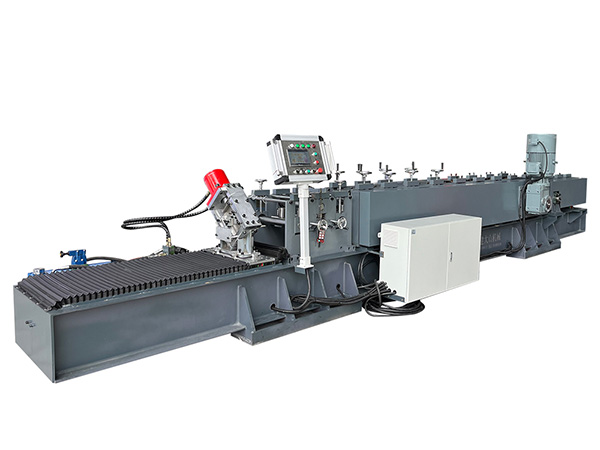

ماكينة تشكيل الألواح الشمسية ZD/C/C21-72 | قدرة المحرك الرئيسي | 2×22 كيلووات |
قدرة محرك التحكم | 2× 0.75 كيلووات | |
سرعة التشكيل | 0 إلى 0.5 م/ دقيقة | |
عرض مواد التغذية | 98 إلى 200 مم | |
سماكة اللفة | 1.5 إلى 2.5 مم | |
خطوات التشكيل | 24 خطوة | |
البكرات (الأسطوانات) | فولاذ Cr12Mov مع المعالجة الحرارية, طلاء بالكروم الصلب | العمود | فولاذ 40Cr 40 |

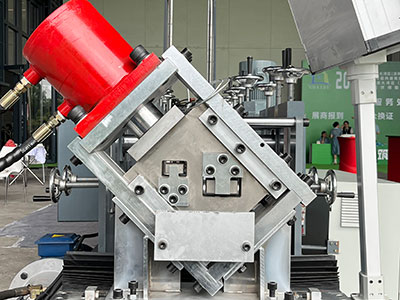

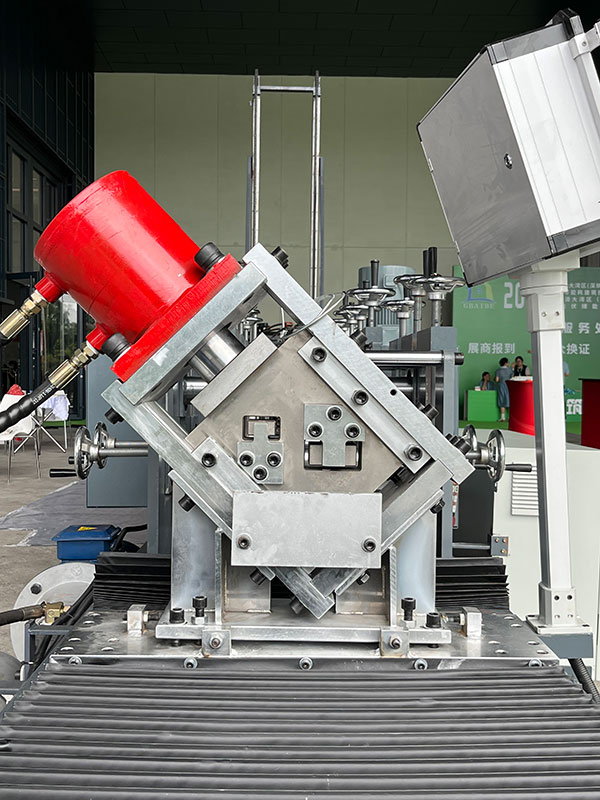

جهاز القطع المستمر | طريقة القطع | ما بعد القطع (لا توجد خردة أو نفايات) |
طقم شفرات واحد لكل مقاس: 21 × 41 / 41 × 41 / 52 × 41 / 62 × 41 / 72 × 41 | ||
مواد آلة القطع | Cr12Mov | |
قدرة المحرك التعاقبية | 3 كيلو وات (محرك سيرفو) | |
المحطة الهيدروليكية | قدرة المحرك الهيدروليكي | 4 كيلووات |
الماركة | YUKEN | |
حجم خزان الوقود | 80 لتر | |
نظام التحكم | الماركة | Delta دلتا |
تفاوت القطع | ±2 mm |

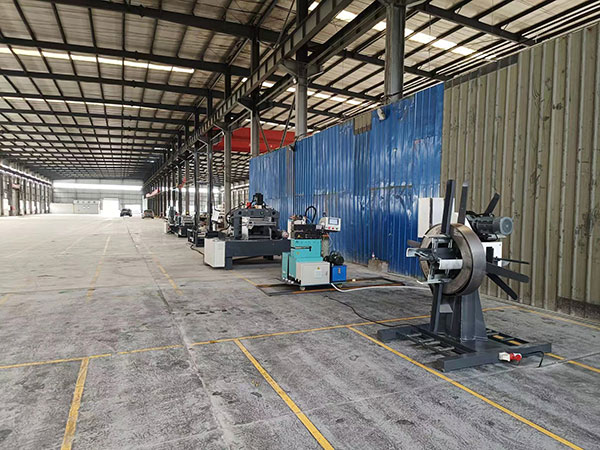

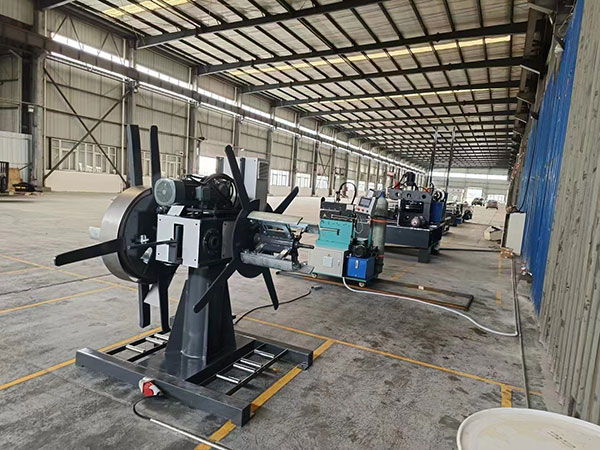

يتم تخصيص إعداد المعدات بالكامل وفقًا للمتطلبات المحددة للعميل. وتشمل المكونات آلة فك اللفائف، ووحدة التسوية، ونظام التثقيب، وقسم التشكيل بالدلفنة، ووحدة القطع، ورف المواد، وغيرها
