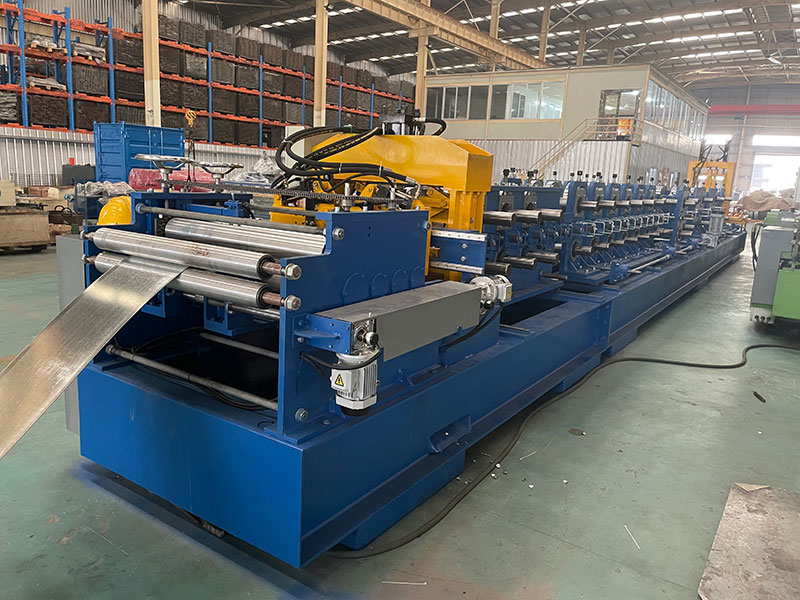

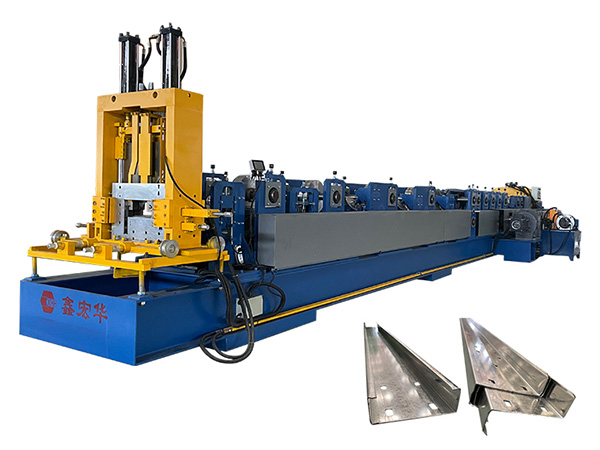

ماكينة تشكيل القطاعات شكل Z و شكل C (لتشكيل بروفيلات المدادات أو الرافدات)
C100-300/Z120-300 CZ Purlin Roll Forming Machine

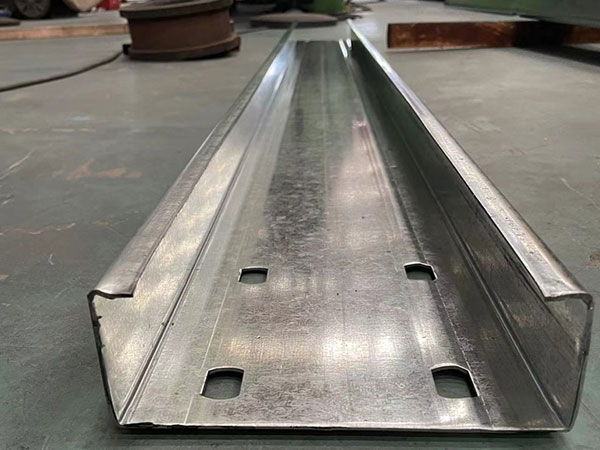

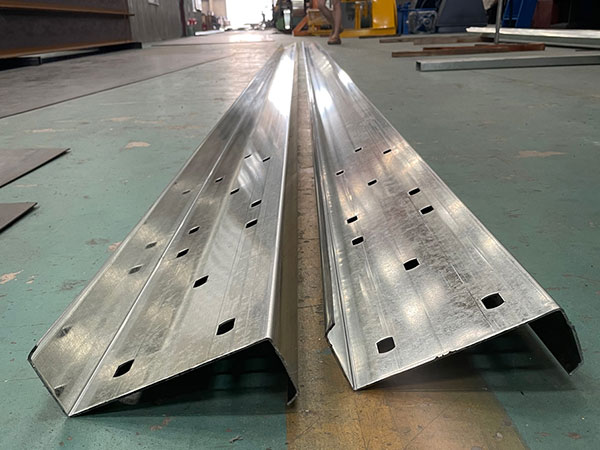

يمكن لماكينة تشكيل المدادة هذه أن تتحول بسرعة من شكل C إلى شكل Z في 30 دقيقة فقط. وتنتج أحجام مدادة تتراوح من 100 مم إلى 300 مم، مع إمكانية إجراء التعديلات في خمس دقائق فقط. بالإضافة إلى ذلك، يمكن تزويد ماكينة المدادة بوحدة تثقيب لعمل الثقوب بدقة، مما يسمح بسهولة التثبيت أثناء التركيب.

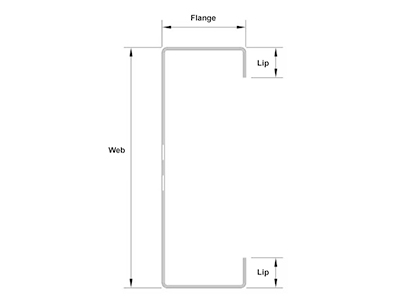

موديل البروفايل (القطاع) | القطاع | السماكة | ||
شبكي متقاطع | فلنجة/ مفصلات | شفة | ||

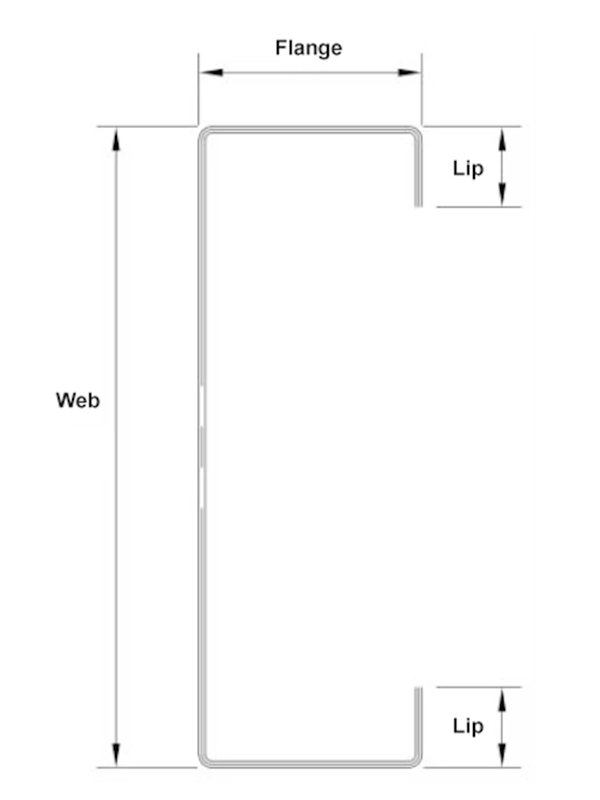

C100-300 | 100-300mm | 40-100mm | 10-20mm | 1.2-3.0mm |

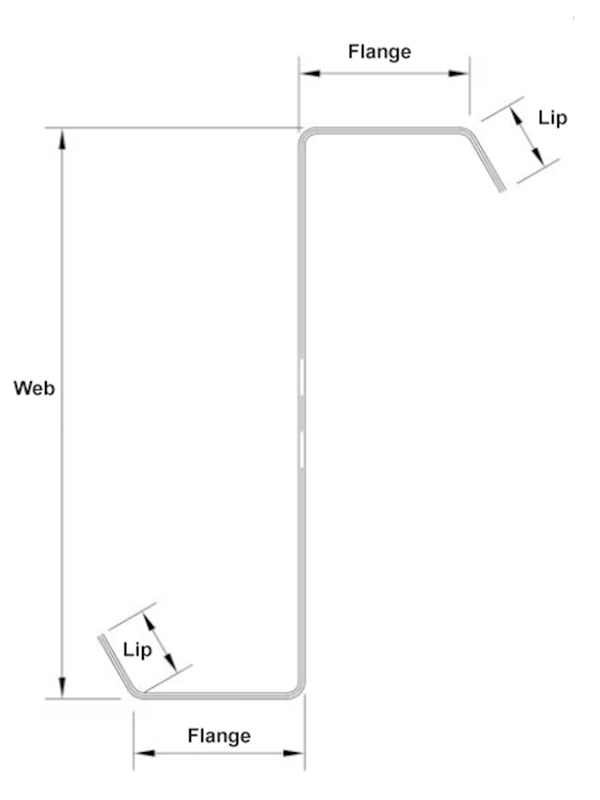

Z120-300 | 120-300mm | 40-100mm | 10-20mm | 1.2-3.0mm |
الموديل | C100-300/Z120-300 |
الأبعاد | 11000 × 1800 × 1500 مم |
وزن الماكينة | 11 طن |
قياس المقاطع شكل C | 100 إلى 300 مم |
قياس المقاطع شكل Z | 120 إلى 300 مم |
سماكة المواد | 1.2 إلى 3.0 مم |
قدرة المحرك سيرفو الرئيسي | 30 كيلو وات |
خطوات التشكيل | 23 خطوة |
سرعة التشكيل | 0 إلى 30 م/ دقيقة |
القوة الهيدروليكية | 7.5 كيلو وات |
مواد هيكل الماكينة | عارضة H- بسُمك 30 مم |
- أداة فك الشريط الفولاذي

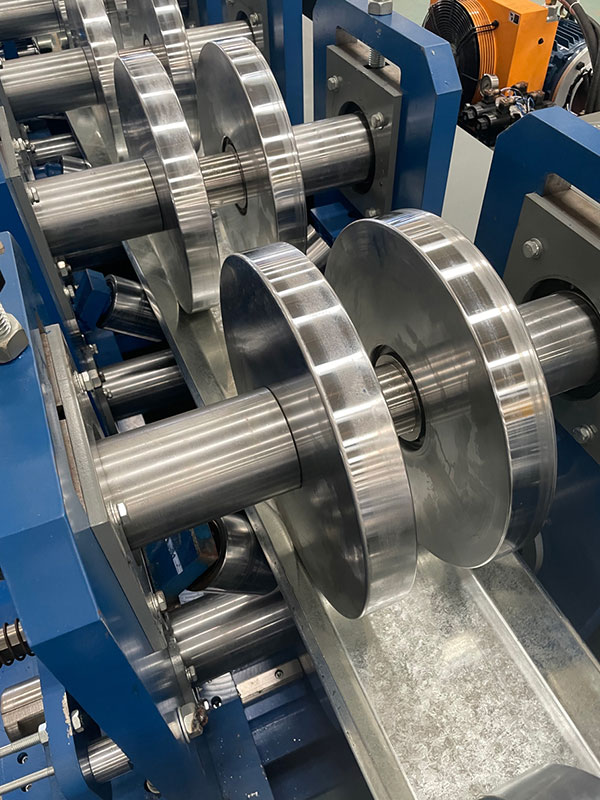

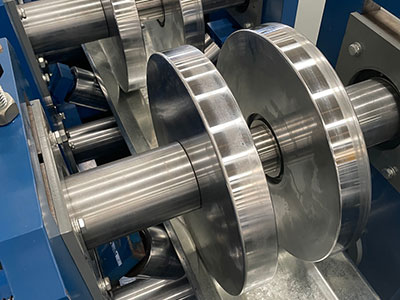

- ماكينة تشكيل اللفائف
- وحدة القطع المسبق الهيدروليكية
- وحدة ما قبل التثقيب الهيدروليكية

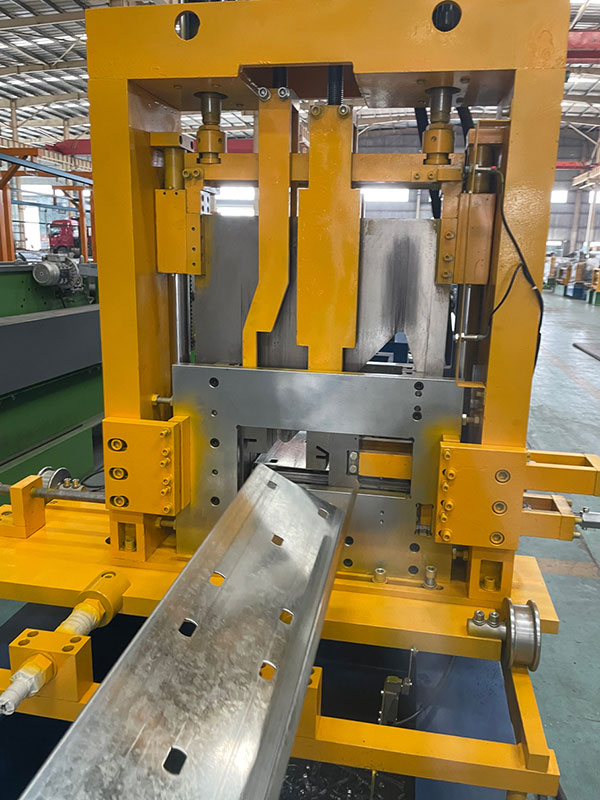

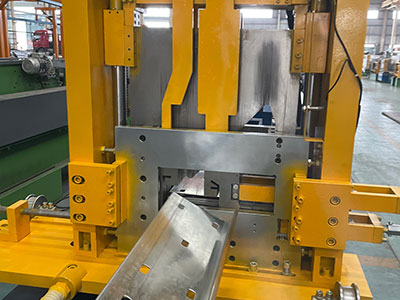

- آلة قطع العمود الهيدروليكية

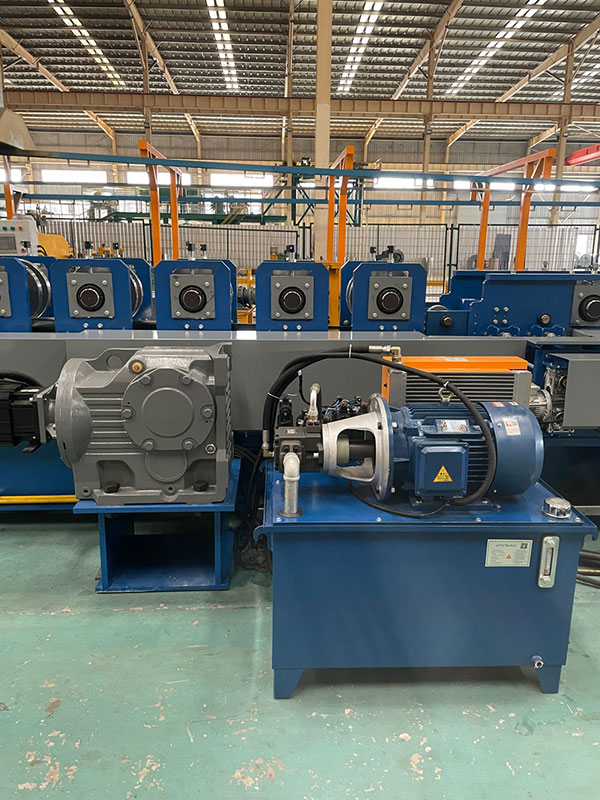

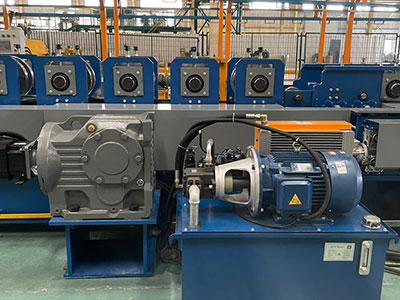

- النظام الهيدروليكي (Yuken)

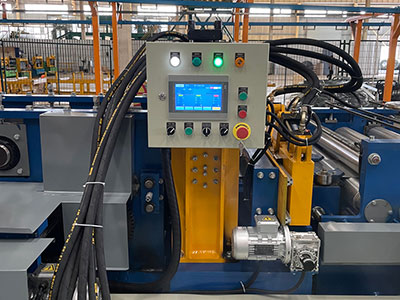

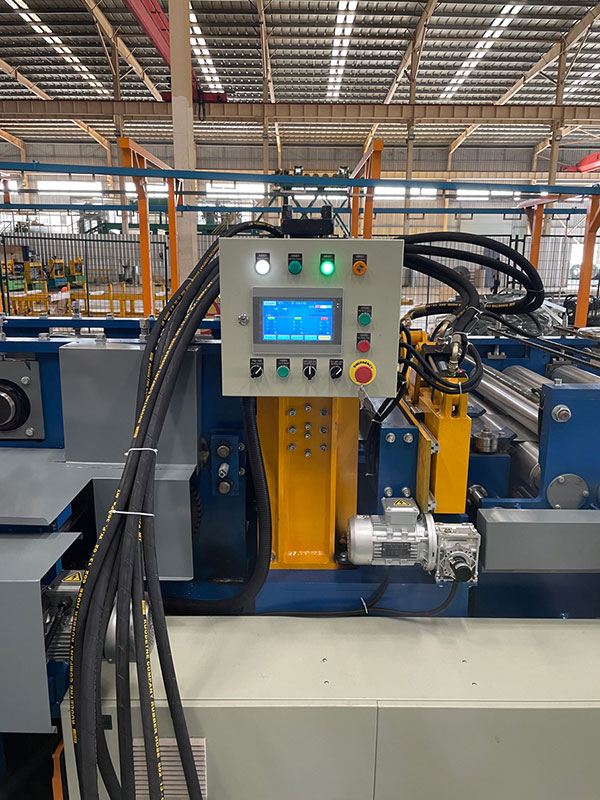

- نظام التحكم PLC (ماركة Delta)
- جدول التشغيل
