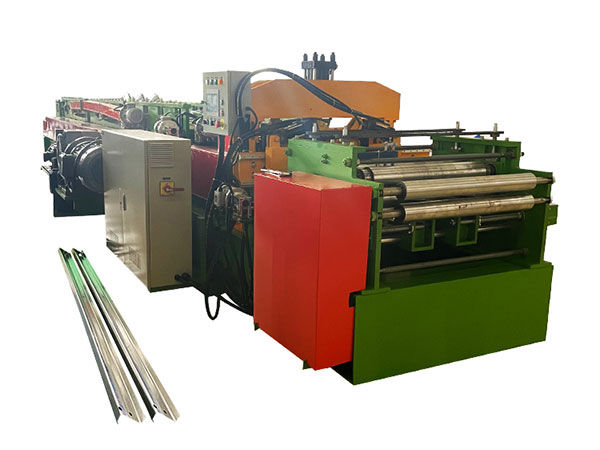

ماكينة تشكيل مقاطع هيكلية شكل Z (120 إلى 300 مم)
Z120-300 Z Purlin Machine

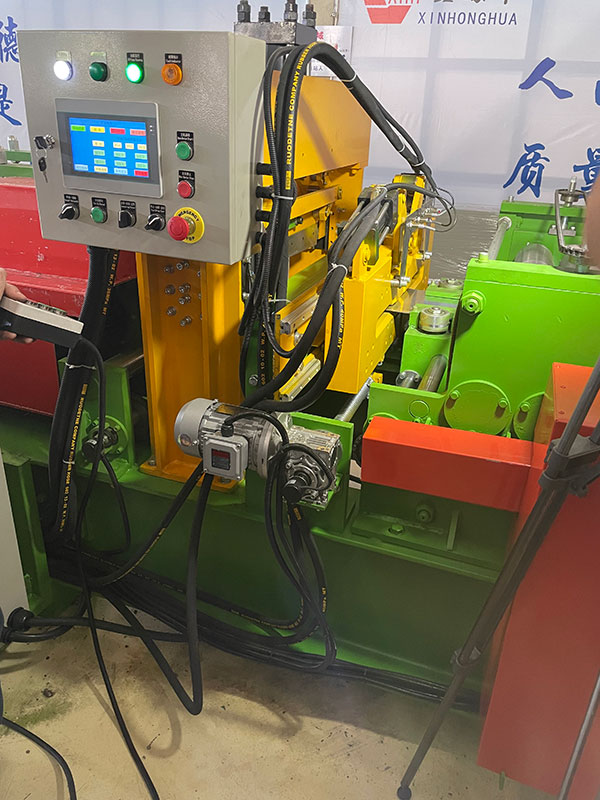

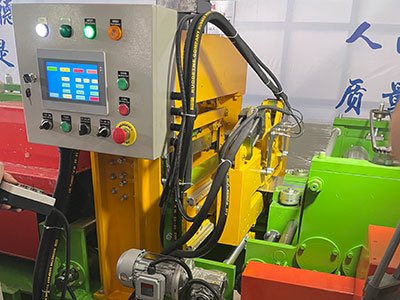

ماكينة تشكيل قطاعات هيكيلة (المدادة/ الرافدة) شكل Z هي نوع من معدات التشكيل بالدلفنة المستمرة المصممة لإنتاج مدادات Z بأحجام مختلفة وفقًا لمتطلبات محددة. كما يمكن ضبط عرض الشبكة وارتفاع الشفة يدويًا أو آليًا. وبفضل الأتمتة الكاملة، تسمح الماكينة بتبديل المقاسات بين 120 مم و300 مم في دقيقة واحدة فقط عن طريق نظام التحكم الذكي PLC.

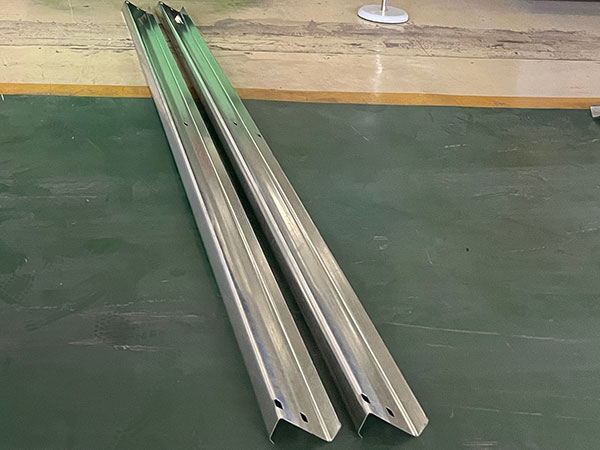

كما تلعب مدادات Z دورًا حاسمًا في دعم مواد التسقيف مثل الهياكل الفولاذية من خلال توزيع وزن السقف على الإطار الهيكلي الرئيسي للمبنى. وعادةً ما تُستخدم المدادات Z بالاقتران مع مكونات البناء الأخرى مثل الأسقف والجدران، وتوفر المدادات Z إطارًا ثابتًا لتوصيل هذه المواد بأمان.

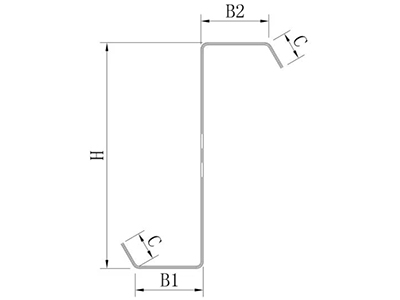

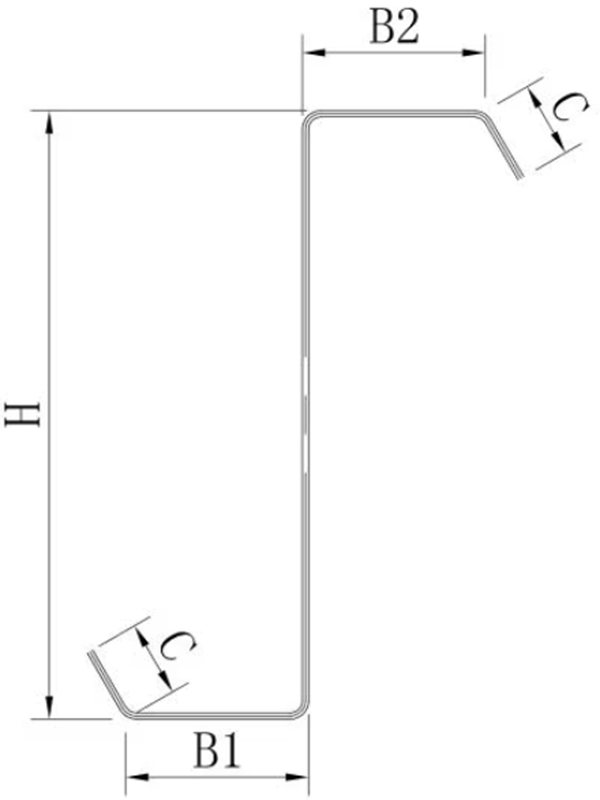

قطاعات المدادات شكل Z | ||||
الموديل | قياس القطاع | |||
H | B1 | B2 | C | |
Z120 | 120mm | 55mm | 50mm | 16mm |
Z140 | 140mm | 55mm | 50mm | 16mm |
Z160 | 160mm | 67mm | 61mm | 16mm |
Z180 | 180mm | 67mm | 61mm | 18mm |
Z200 | 200mm | 67mm | 61mm | 18mm |
Z220 | 220mm | 78mm | 72mm | 18mm |
Z250 | 250mm | 78mm | 72mm | 20mm |
Z280 | 280mm | 78mm | 72mm | 20mm |
Z300 | 300mm | 78mm | 72mm | 20mm |

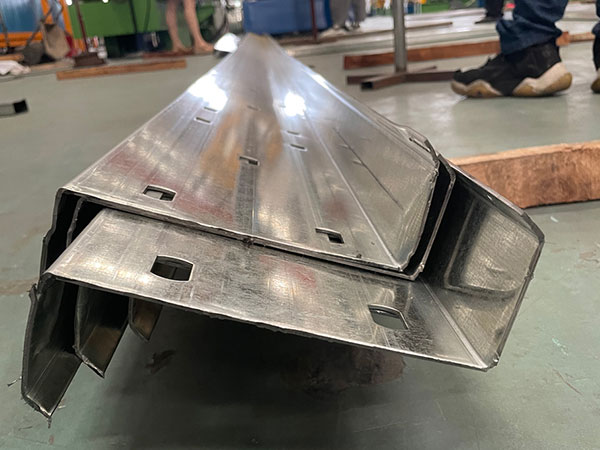

تتوفر المقاطع المعدنية شكل Z بأحجام مختلفة لاستيعاب المتطلبات الإنشائية المختلفة للمباني وتلبية المواصفات التي تقدمها الشركات المصنعة. وهذه الأحجام المختلفة مصممة للتكيف مع احتياجات التحميل المختلفة، والتصميمات المعمارية، ولوائح البناء المحلية.
الخواصالبند | ماكينة تشكيل مقاطع هيكلية (مدادات) شكل Z |
الأبعاد | 8500 × 1600 × 1500 مم |
الوزن | 7500 كجم |
قدرة المحرك | 30 كيلو وات |
قدرة مضخة الزيت | 5.5 كيلو وات |
الجهد | 380 فولت/ 3 فاز/ 60 هرتز |
خطوات التشكيل | 19 خطوة |
سرعة التشكيل | 8 إلى 25 م/ دقيقة |
سماكة التشكيل | 1.2 إلى 3.0 مم (GI) |
العرض الفعلي | 120 إلى 300 مم |
الارتفاع الفعلي | 45 إلى 100 مم |
عرض الحافة | 10 إلى 20 مم |
