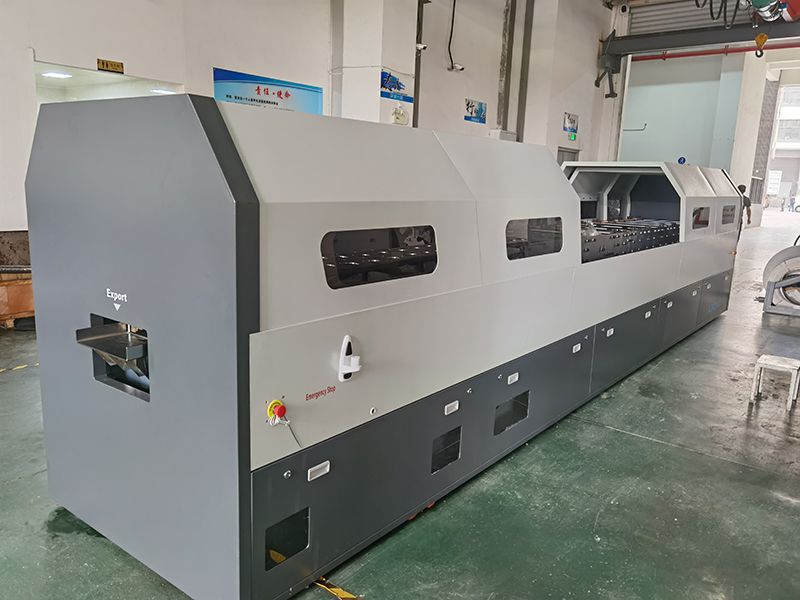

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-C310
Light Gauge Steel Framing Machine
ماكينة تشكيل مقاطع الهيكل الفولاذي

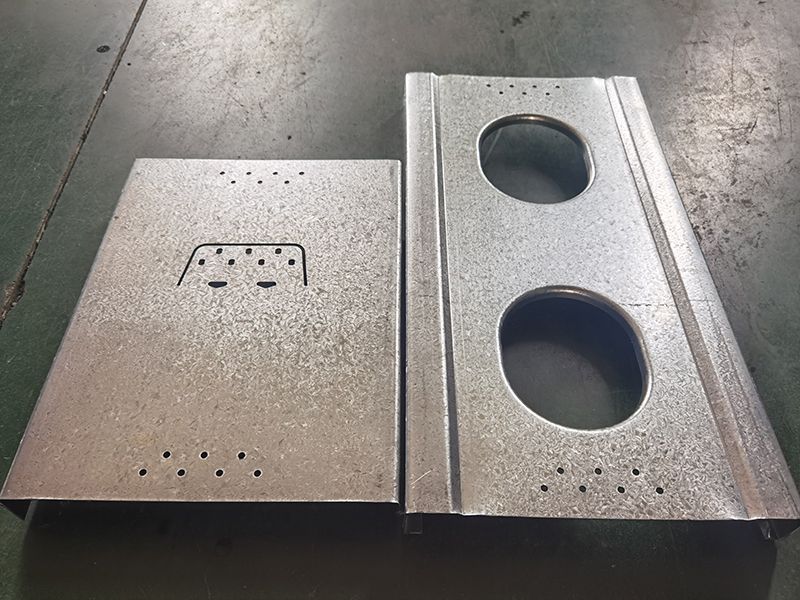

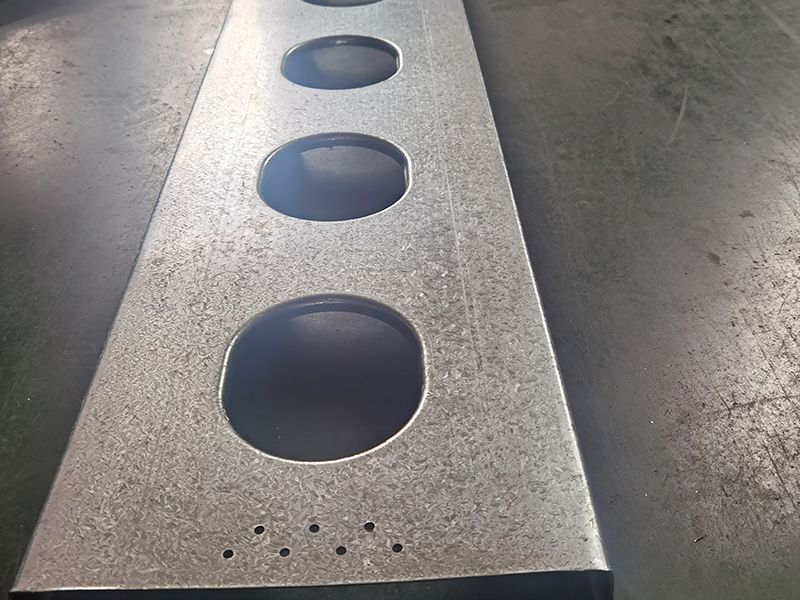

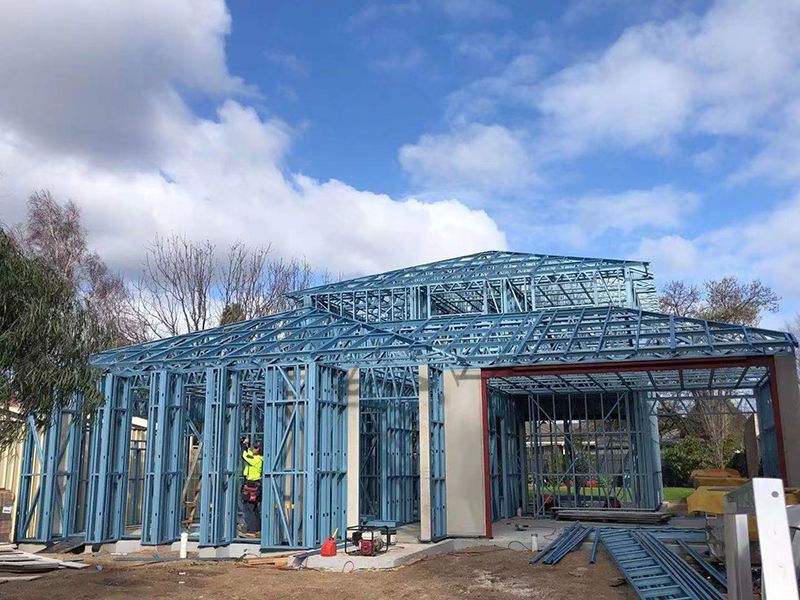

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-C305/310 توفر حلول التشكيل بالدرفلة على البارد لإنتاج الرافدة و والعوارض (جمالونات) للأرضيات للمباني التجارية السكنية والخفيفة. قادرة على إنتاج قطاعات واسعة 305/310، والتي تتميز بزيادة سعة التحميل بنسبة 10% بالمقارنة مع القطاعات الواسعة 89 مم وتوفر بشكل كبير في الفولاذ. الماكينة تحقق سرعة إنتاجية 1.8 طن في الساعة.
| الموديل | C305/310 |
| الأبعاد | 7600*1500*1700mm |
| قدرة محرك السيرفو الرئيسي | 22kW |
| المحرك الهيدروليكي | 11kW |
| خطوات التشكيل | 12 خطوات |
| سرعة التشكيل | 15 طن كل 8 ساعات |
| الجهد | 380 فولت\50 هيرتز\ثلاثي الطور |

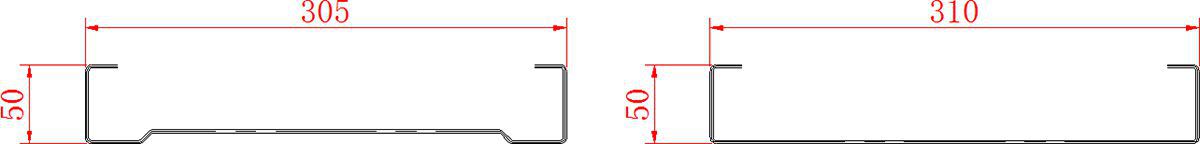

| العرض الفعال | 305mm, 310mm |
| عرض المادة | 425mm |
| إرتفاع الفلنجة | 50mm |
| الشفة | 12mm |
| سمك المادة | G300-G450: 0.95-2.5mm G550: 0.95-2.0mm |
| سماحية القطع والتخريم | ±1mm |
| سماحية التشكيل | ±1mm |
| نظام التحكم | نظام التحكم بالكمبيوتر IPC |
| برنامج التصميم | برنامج Vertex |
| الدرافيل | مصنوعة باستخدام فولاذ المعالجة الحرارية SKD-11، مطلية بالكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | SKD-11 |
| مادة وحدة التخريم | SKD-11 |
| مادة سكين القطع | SKD-11 |
-
-

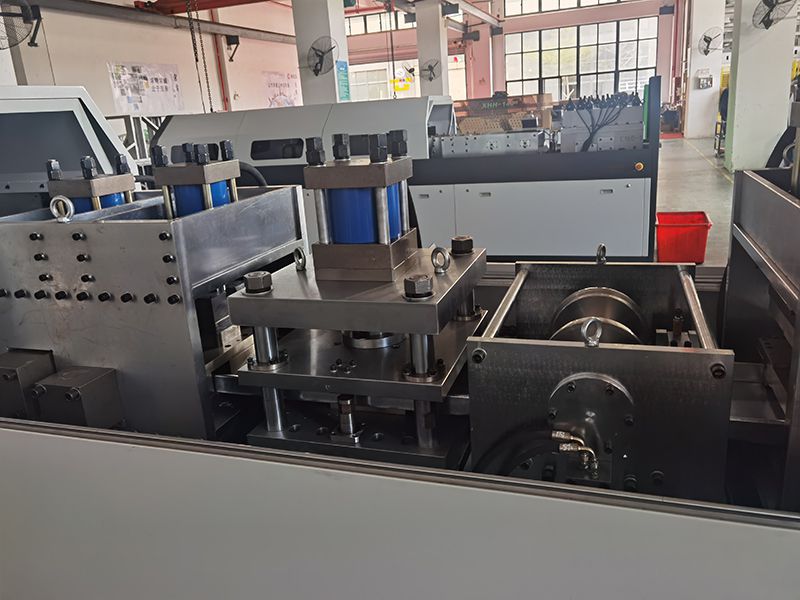

قالب ما بعد التخريم
كل ماكينات XHH LGS مع وحدة ما بعد التخريم و ما بعد القطع، حيث تحقق الأداء العالي للتموضع والأبعاد
-
-
التقليل من الفاقد في المواد

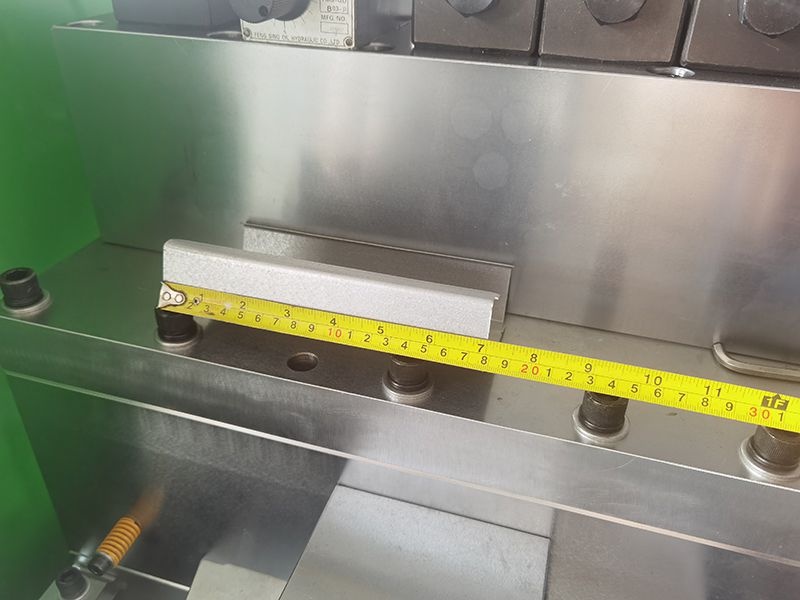

المسافة القصيرة بين قالب التخريم والقطع قادرة على الحد من طول الفاقد عند 0.02 متر، وطول الفاقد في مادة النهاية ضمن 1 متر.
-
-
التوفير في التكاليف
طول كل فاقد من المادة عند بداية التشغيل لماكينة ما بعد التخريم والقطع لشركة XHH حوالي 1 متر؛ أغلب الماكينات الموجودة في السوق هي ما بعد التخريم وما بعد القطع (مزودين أخرين)، فقوداتها من المواد حوالي 8 متر في كل بداية تشغيل.
بداية التشغيل\تبديل لفة الفولاذ 8.11-12.13 kg 5 لفات فولاذ في اليوم 8.11-12.13 kg توفير المواد في السنة 12.17-18.2 T
- ماكينة التشكيل الرئيسية
- وحدة فك الملف الكهربائية 5 طن
- نظام المحرك
- نظام التحكم بالكمبيوتر IPC (كمبيوتر محمول Lenovo)
- برنامج الإنتاج (فئة واحدة)
- برنامج التصميم – Vertex، بترخيض للاستخدام الدائم
- وحدة التخريم الهيدروليكية الآلية (شريط\فرض الشفة، القلوظة، تشطيبات الثقب، تشطيب الحواف، الأنبعاج، فتحة المسمار)
- وحدة ما بعد القطع الهيدروليكية (المادة: SKD-11)
- جهاز الطباعة الآلية
- طاولة التباعد (الأخراج) (4 متر)
-
