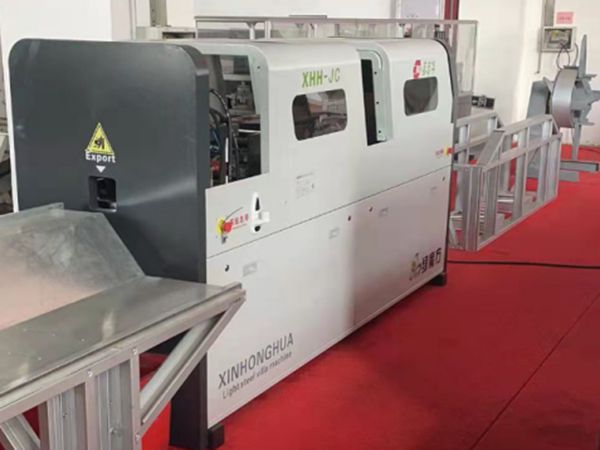

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-89-JC
Light Gauge Steel Framing Machine
ماكينة تشكيل مقاطع الهيكل الفولاذي

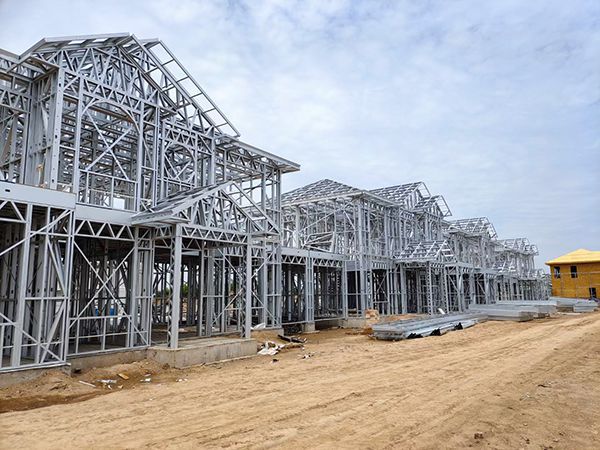

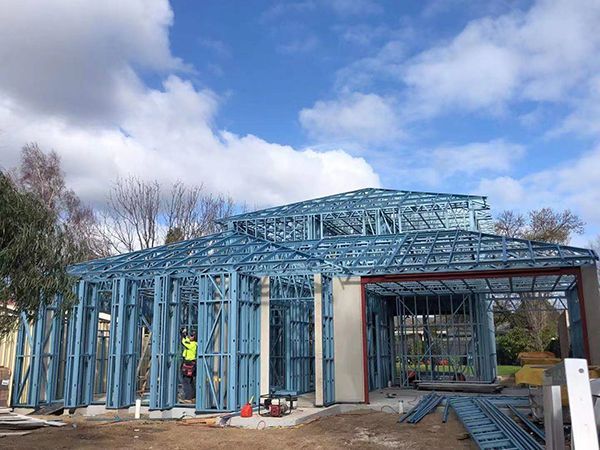

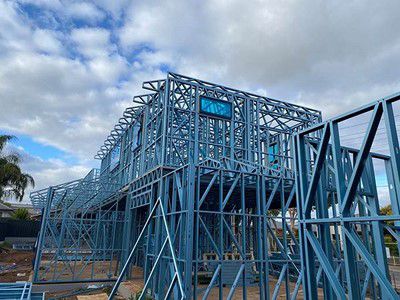

ماكينة تشكيل مقاطع هياكل معدنية خفيفة XHH-89-JC تستخدم لإنتاج الروافد الشبكية بالدرفلة على البارد وهيكل العوارض (جمالونات). ماكينة الدرفلة هذه يمكنها درفلة مواد التشكيل بسمك من 0.6 مم إلى 1.2 مم، بعرض لفة 174 مم. سرعة الخط تصل إلى 700 متر في الساعة. إلى جانب ذلك، ماكينة تشكيل الهيكل الفولاذي بدون أداة تشطيب، أداة قطع الشفة وأداة فتحة المسمار.
| الموديل | C89-JC |
| الأبعاد | 2850*820*1480mm |
| قدرة محرك السيرفو الرئيسي | 5.5kW |
| المحرك الهيدروليكي | 5.5kW |
| خطوات التشكيل | 8 خطوات |
| سرعة التشكيل | من 2 إلى 3 طن كل 8 ساعات |
| الجهد | 380 فولت\50 هيرتز\ثلاثي الطور |
| العرض الفعال | 89mm |
| عرض المادة | 174mm |
| إرتفاع الفلنجة | 38mm |
| الشفة | 9mm |
| سمك المادة | 0.6-1.2mm |
| سماحية القطع والتخريم | ±0.5mm |
| سماحية التشكيل | ±0.75mm |
| نظام التحكم | نظام التحكم بالكمبيوتر IPC |
| برنامج التصميم | برنامج Vertex |
| الدرافيل | مصنوعة باستخدام فولاذ المعالجة الحرارية SKD-11، مطلية بالكروم الصلب على سطح الدرافيل |
| مادة عمود الدوران | SKD-11 |
| مادة وحدة التخريم | SKD-11 |
| مادة سكين القطع | SKD-11 |
-
-

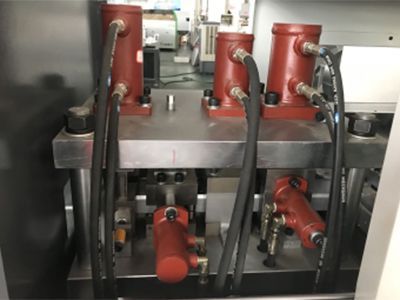

قالب ما بعد التخريم
كل ماكينات XHH LGS مع وحدة ما بعد التخريم و ما بعد القطع، حيث تحقق الأداء العالي للتموضع والأبعاد
-
-

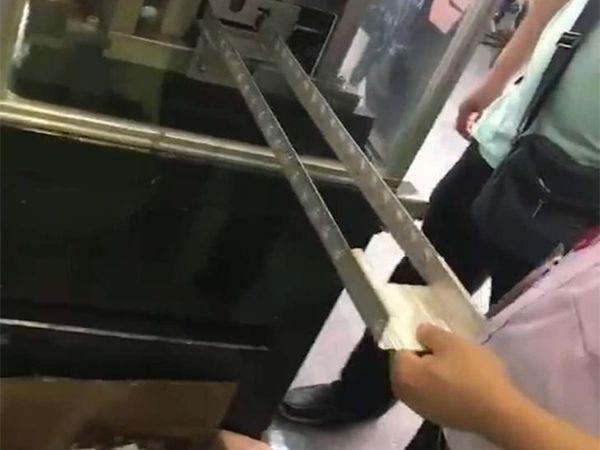

وصلة قطع الطرف عير الملحوم

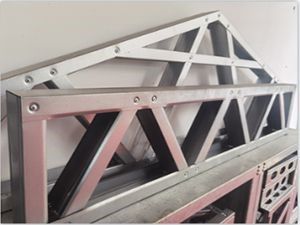

وصلة قطع الطرف عير الملحوم هي تصميم مبتكر من شركة XHH LGS FORMER. طرفي الهيكل الرأسي يمكن ربطها بدون لحام مع شريط قاع أو قمة الهيكل الأفقي. لذلك وزن الهيكل يمكن تحميله مباشرة وتمريره بواسطة الهيكل الرأسي، حيث يحقق أمان أعلى للهيكل الإنشائي.
-
-

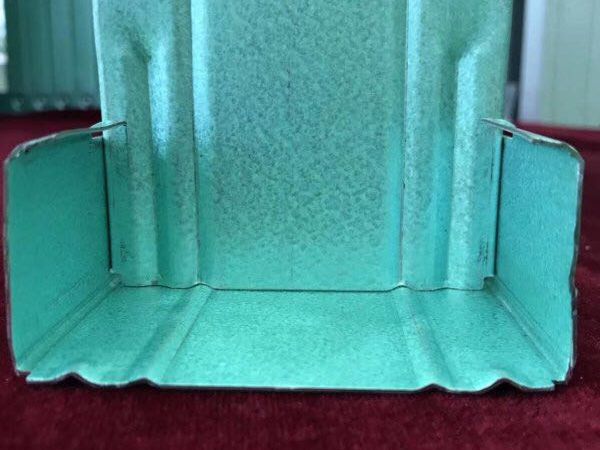

عملية تحزيز الشريط المعدني المستمرة بدون مواد مبثوقة
سوف تخفض قوة المادة الخام بشكل كبير عندما تستمر عملية تحزيز وشق الشريط والشفة المعدنية، لذلك يمكن بسهولة بثق المواد الموجودة بعد الخريم ومن ثم بستبب في إنسداد الماكينة أثناء عملية التشكيل بالدرفلة. نظام من بعد التخريم لماكينة شركة XHH LGS، يقوم بالمزيد من التحزيز للشريط المعدني حتى سمك رقيق 0.55 مم يدون مواد مبثوقة.
-
-
التقليل من الفاقد في المواد

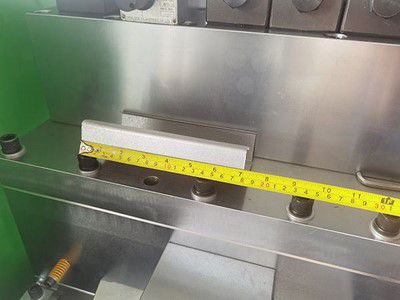

المسافة القصيرة بين قالب التخريم والقطع قادرة على الحد من طول الفاقد عند 0.02 متر، وطول الفاقد في مادة النهاية ضمن 1 متر.
-
-
التوفير في التكاليف
عرض الشريط الفولاذي لماكينة XHH: من 170 إلى 174 مم، 10 مم أقل من أغلب الماكينات الأخرى المتوفرة في السوق. بالنسبة للهيكل الإنشائي 200sm، الهيكل الكلي حوالي 7000 متر، يمكنها توفير من 439.6 إلى 659.4 كيبو جرام من المادة.
سمك المادة 0.8mm 1.0mm 1.2mm توفير المواد لكل هيكل إنشائي 439.6kg 549.5kg 659.4kg طول كل فاقد من المادة عند بداية التشغيل لماكينة ما بعد التخريم والقطع لشركة XHH حوالي 1 متر؛ أغلب الماكينات الموجودة في السوق هي ما بعد التخريم وما بعد القطع (مزودين أخرين)، فقوداتها من المواد حوالي 8 متر في كل بداية تشغيل.
بداية التشغيل\تبديل لفة الفولاذ 8.11-12.13 Kg 5 لفات فولاذ في اليوم 40.55-60.65 Kg توفير المواد في السنة 12.17-18.2 T
- ماكينة التشكيل الرئيسية
- وحدة فك الملف الكهربائية 1.5 طن
- نظام المحرك
- نظام التحكم بالكمبيوتر IPC (كمبيوتر محمول Lenovo)
- برنامج الإنتاج (فئة واحدة)
- برنامج التصميم – Vertex، بترخيض للاستخدام الدائم
- وحدة التخريم الهيدروليكية الآلية (شريط\فرض الشفة، القلوظة، تشطيبات الثقب، تشطيب الحواف، الأنبعاج، فتحة المسمار)
- وحدة ما بعد القطع الهيدروليكية (المادة: SKD-11)
- جهاز الطباعة الآلية
- طاولة التباعد (الأخراج) (4 متر)
-

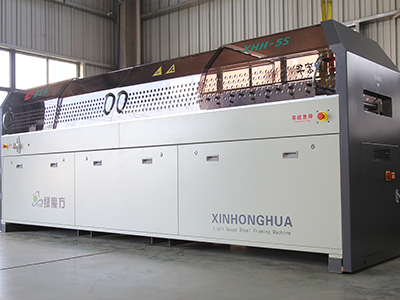

ماكينة التشكيل XHH-5S-C89
ماكينة التشكيل XHH-5S-C89 استخدمت لإنتاج مقاطع معدنية تشمل الجمالونات، الروافد الشبكية، المسامير والمسارات بسمك من 0.6 إلى 1.2 مم
-
ماكينة التشكيل Rollex-2020(89/91)
ماكينة التشكيل Rollex-2020(89/91) استخدمت لإنتاج مقاطع معدنية تشمل الجمالونات، الروافد الشبكية، المسامير والمسارات بسمك من 0.6 إلى 1.2 مم
-

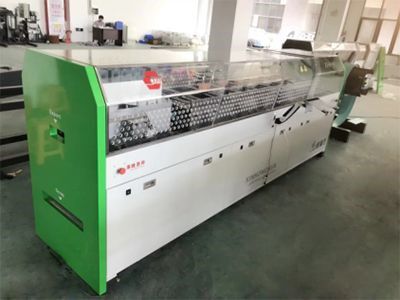

ماكينة التشكيل XHH-5S-C75
ماكينة التشكيل XHH-5S-C75 استخدمت لإنتاج مقاطع معدنية تشمل الجمالونات، الجدران و الروافد بسمك من 0.6 إلى 1.0 مم
-

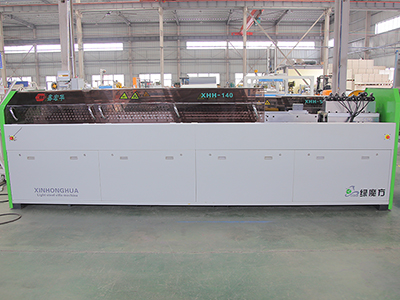

ماكينة التشكيل XHH-C140
ماكينة التشكيل XHH-C140 استخدمت لإنتاج مقاطع معدنية تشمل مكونات الهياكل والجمالونات بسمك من 0.8 إلى 1.5 مم
-

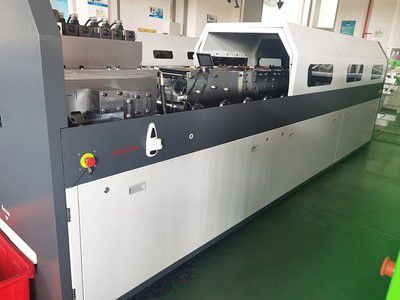

ماكينة التشكيل XHH-C160
ماكينة التشكيل XHH-C160 استخدمت لإنتاج مقاطع معدنية تشمل المسامير والمسارات بسمك من 0.8 إلى 2.0 مم
-

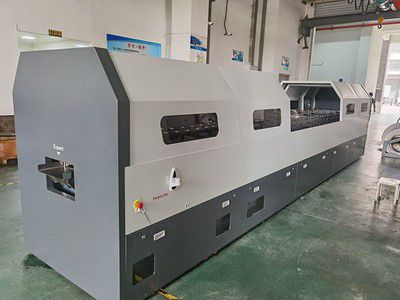

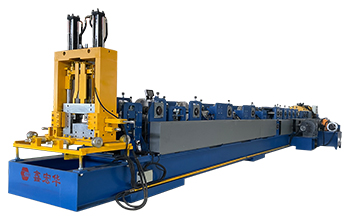

ماكينة التشكيل XHH-C310
ماكينة التشكيل XHH-C310 استخدمت لإنتاج مقاطع معدنية تشمل دعمات الأرضية والجملونات بسمك من 0.95 إلى 2.5 مم
-

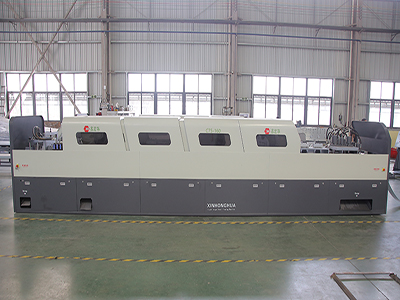

ماكينة التشكيل XHH-C75-160
ماكينة التشكيل XHH-C75-160 مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات السكنية والتجارية 0.6 إلى 1.5 مم
