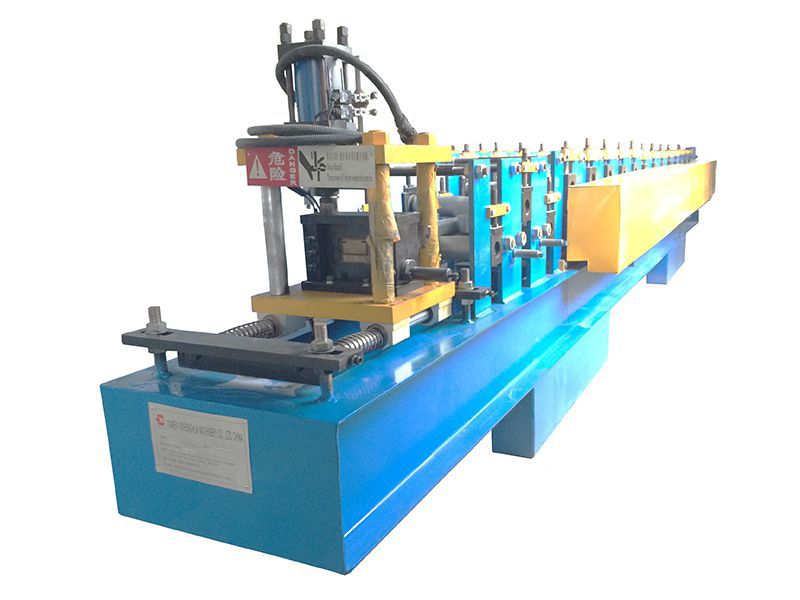

ماكينة تشكيل الرافدة المعدنية الأفقية على شكل حرف C
C75-100-150 C Purlin Machine

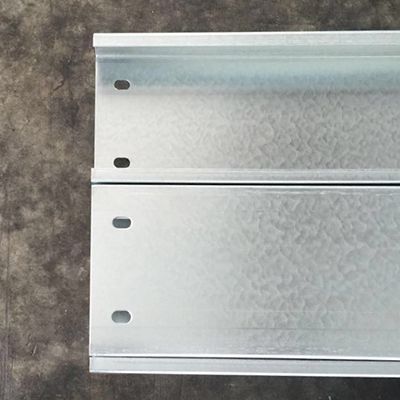

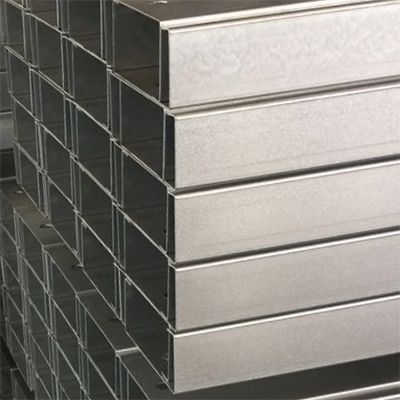

ماكينة تشكيل الرافدة المعدنية الأفقية على شكل حرف C موديل C75-100-150 لشركة Xinhonghua لديها القدرة على إنتاج ثلاث أنواع من الجملونات (العوارض) على شكل C بعرض 75 مم، 100 مم و150 مم. يتم تغيير قياس المنتج بواسطة تغيير الفواصل يدوياً. هذه الماكينة يمكنها درفلة المواد بسمك من 0.5 إلى 1.2 مم وتتميز بسؤعة إنتاج تصل إلى 30 متر في الدقيقة.
الموديل | C75-100-150 |
الأبعاد | 7800*1600*1600mm |
قدرة المحرك الهيدروليكي | 7.5kW |
خطوات التشكيل | 13 خطوة+3 خطوات لإعادة التشكيل |
سرعة التشكيل | من 0 إلى 30 متر في الدقيقة |
الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
تأثير العرض | 75mm,100mm,150mm |
إرتفاع الفلنجة | 50mm |
سمك المادة | 0.5-1.2 mm |
نظام التحكم | نظام التحكم بالكمبيوتر PLC |

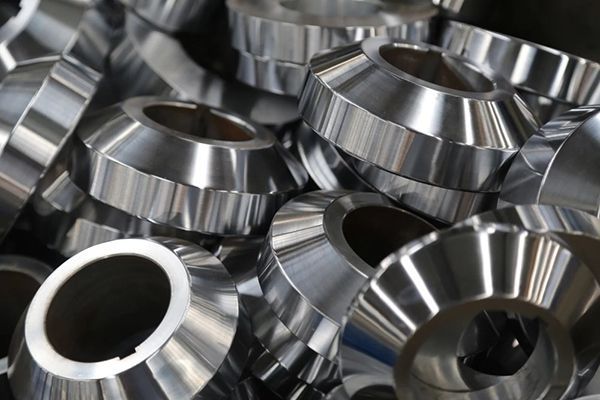

الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
مادة عمود الدوران | فولاذ 40Cr |
مادة سكين القطع | Cr12Mov |
- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية

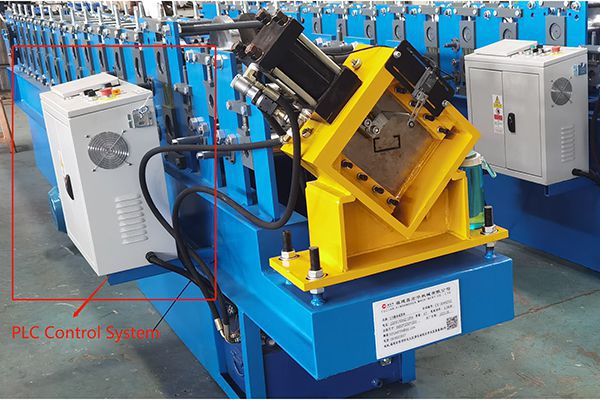

- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي
- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)

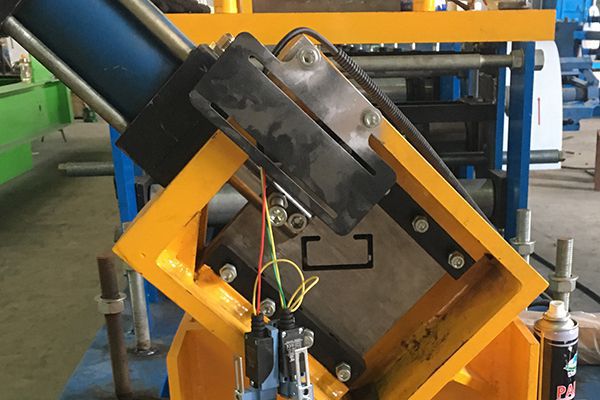

- وحدة القطع المسبق
- طاولة التباعد (الأخراج)
- دليل التشغيل
