ماكينة تشكيل الرافدة المعدنية الأفقية على شكل C الآلية
C80-300 Full Automatic Adjustable C Purlin Machine
ماكينة تشكيل الرافدة المعدنية الأفقية على شكل C الآلية C80-300 متوفرة بآلية الضبط الأوتوماتيكي لقياس المنتج بدون تغيير الدرافيل أو الفواصل ضمن دقيقة واحدة. العرض القابل للضبط من 80 إلى 300 مم ونطاق سمك المنتج من 1.2 إلى 3.0 مم. نظام التخريم الاختياري يحقق تخريم الثقوب عند أي موضع للمدادة.
الموديل | C80-300 |
الأبعاد | 7800*1700*1600mm |
قدرة المحرك الهيدروليكي | 22kW |
قدرة محرك ضبط قياس الرافدة على شكل C | 0.37kW*2+0.75kW |
قدرة محرك التوجيه | 0.18kW*2 |
قدرة محرك ضبط تخريم الثقوب | 0.18kW*2 |
خطوات التشكيل | 13 خطوة+3 خطوات لإعادة التشكيل |
سرعة التشكيل | 8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة |
الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |

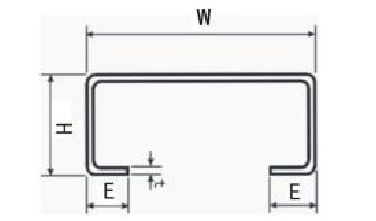

تأثير العرض | 80-300mm |
عرض المادة | 122-402mm |
إرتفاع فلنجة الرافدة | 35-100mm |
سمك المادة | 1.2-3.0mm |
نظام التحكم | نظام التحكم بالكمبيوتر PLC |

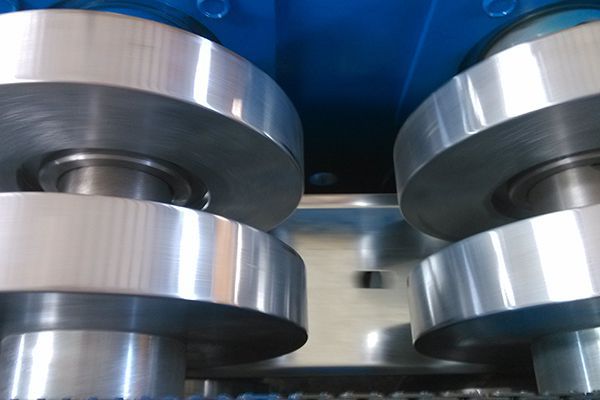

الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
مادة عمود الدوران | فولاذ 40Cr |
مادة المثقاب | Cr12Mov |
مادة سكين القطع | Cr12Mov |

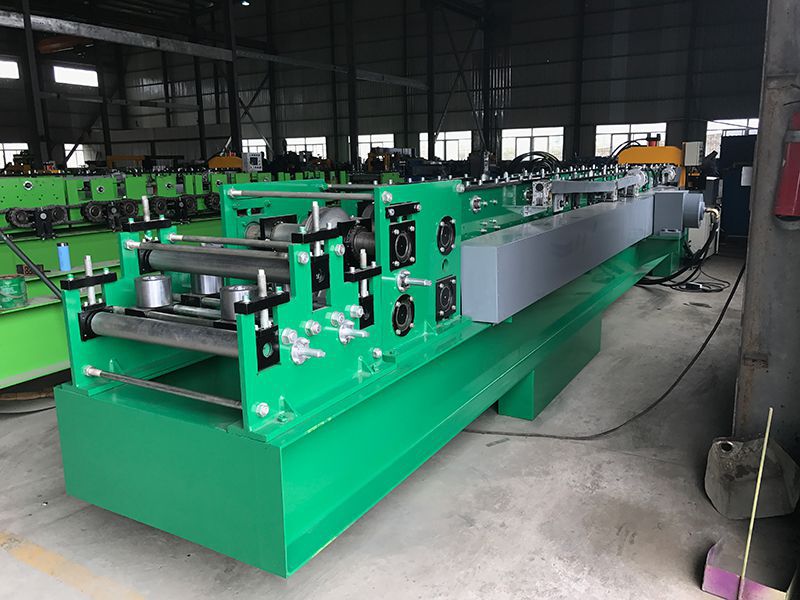

- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية

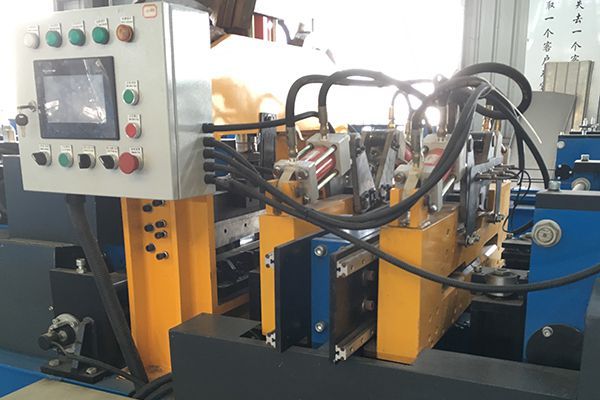

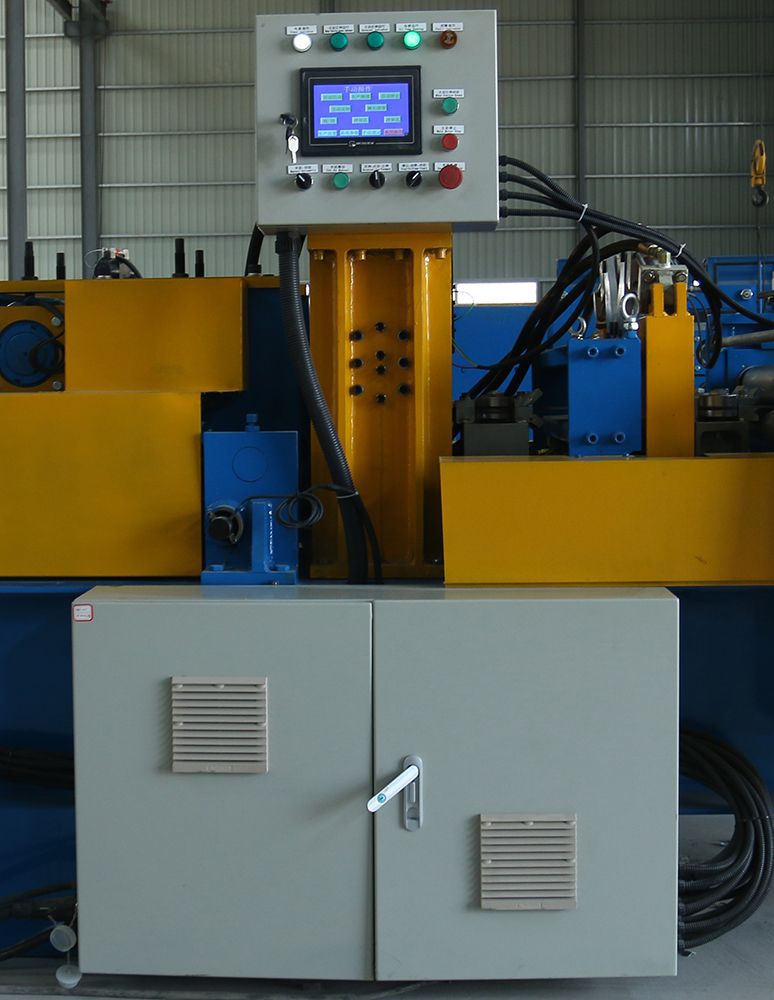

- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي

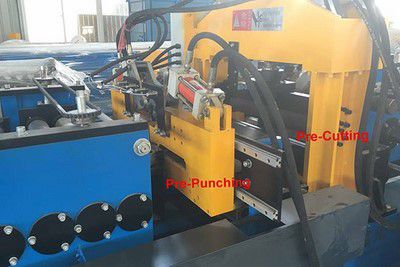

- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)

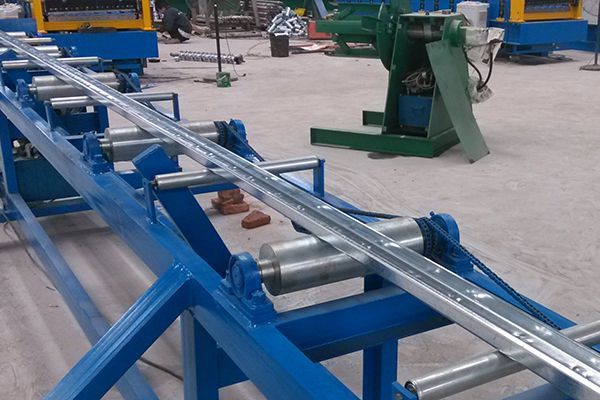

- طاولة التباعد (الأخراج)
- دليل التشغيل
