ماكينة تشكيل الرافدة المعدنية الأفقية Z الآلية
Z100-300 Full Automatic Adjustable Z Purlin Machine
ماكينة تشكيل الرافدة المعدنية الأفقية Z الآليةZ100-300 ، طورت بشكل خاص للتشكيل الآلي لقطاعات الرافدة على شكل Z . قابلية ضبط العرض ضمن دقيقة واحدة، بنطاق من 100 إلى 300 مم. هذه الماكينة يمكنها درفلة المواد بسمك من 1.2 إلى 3.0 مم وتتميز بثلاث مستويات لسرعة الإنتاج: 8 متر في الدقيقة، 16 متر في الدقيقة و25 متر في الدقيقة.

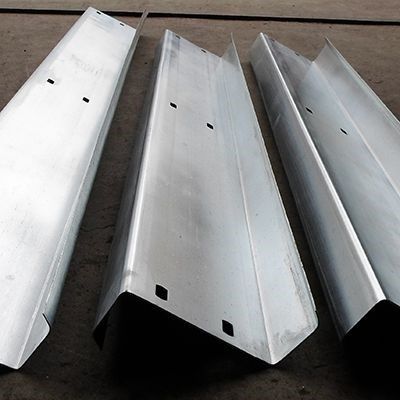

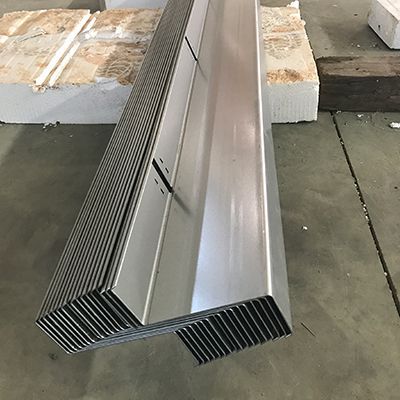

- قادرة على تشكيل الرافدة الأفقية (مدادة) بقياسات مختلفة بدون تغيير الدرافيل أو الفواصل
- وحدة نظام القطع المسبق، بدون تغيير سكين القطع للقياسات المختلفة
- خيارات تخريم الثقوب عند أي موضع من لوح الرافدة والفلنجة
الموديل | Z100-300 |
الأبعاد | 7800*1700*1600mm |
قدرة المحرك الهيدروليكي | 22kW |
قدرة المحرك لضبط تخريم الثقوب | 0.18kW*2 |
خطوات التشكيل | 13 خطوة+3 خطوات لإعادة التشكيل |
سرعة التشكيل | 8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة |
الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
العرض الفعال | 100-300mm |
إرتفاع لوح التسقيف | 40-100mm |
سمك المادة | 1.2-3.0mm |
نظام التحكم | نظام التحكم بالكمبيوتر PLC |

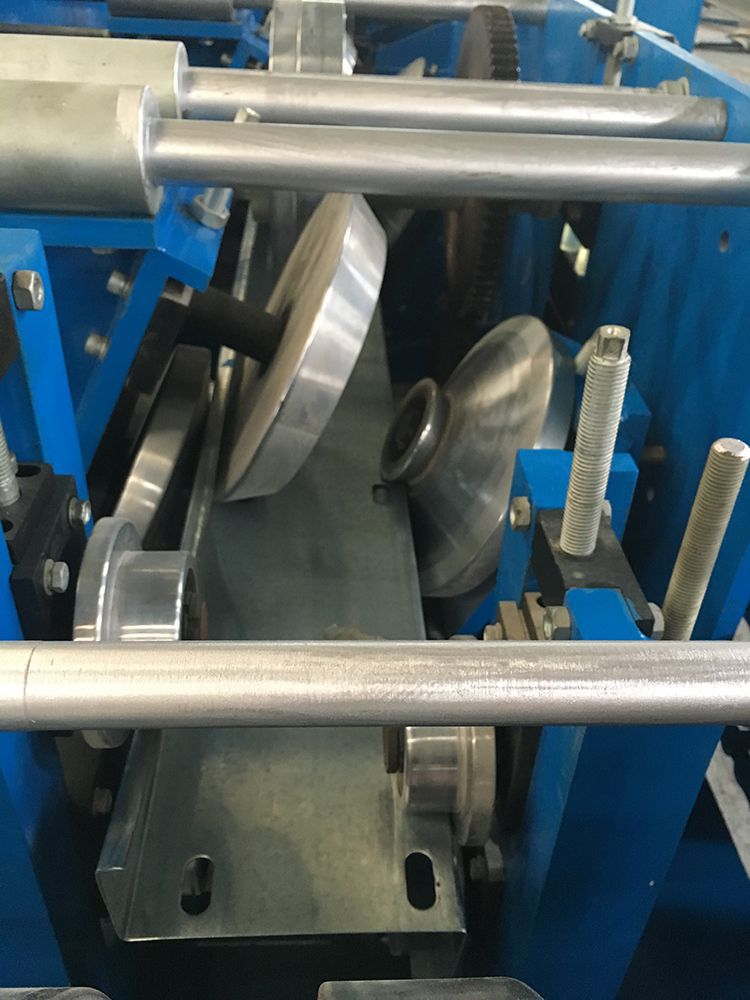

الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
مادة عمود الدوران | فولاذ 40Cr |
مادة المثقاب | Cr12Mov |
مادة سكين القطع | Cr12Mov |

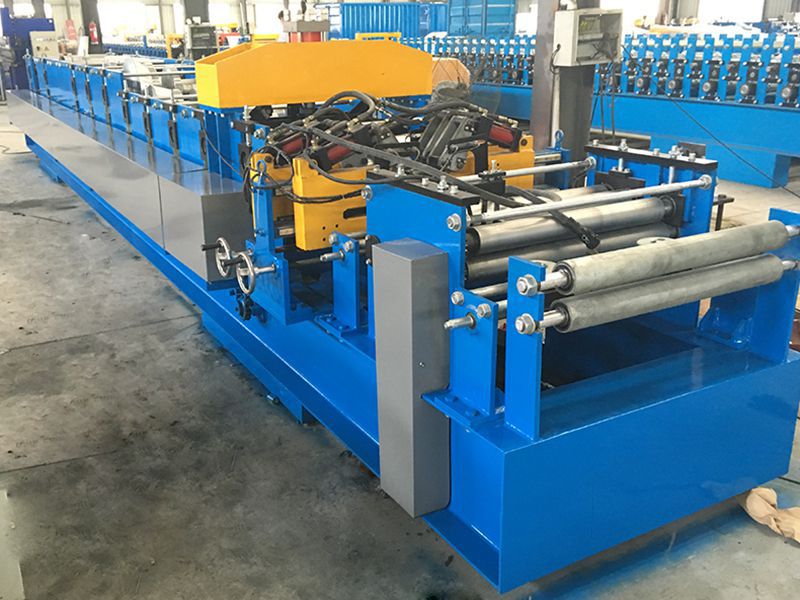

- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية

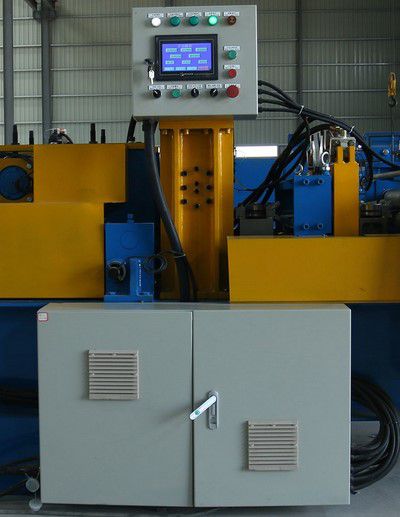

- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي

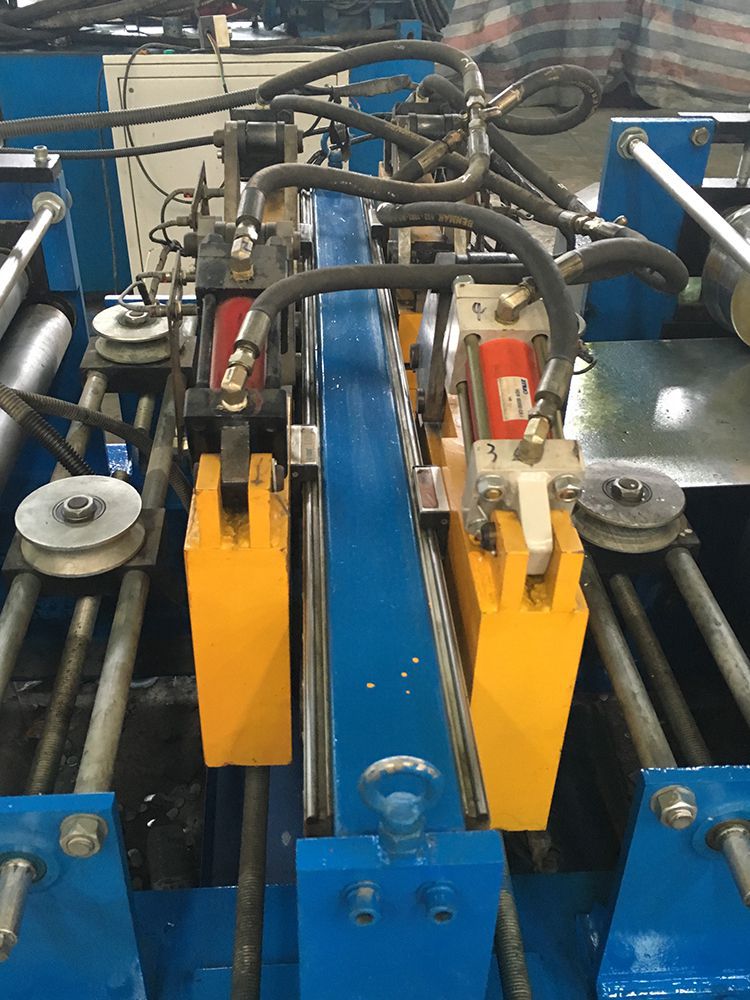

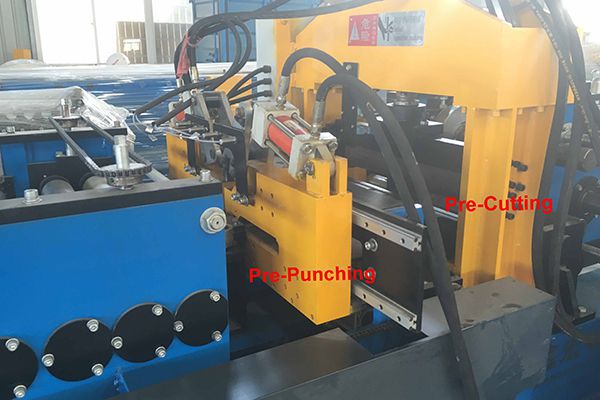

- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)

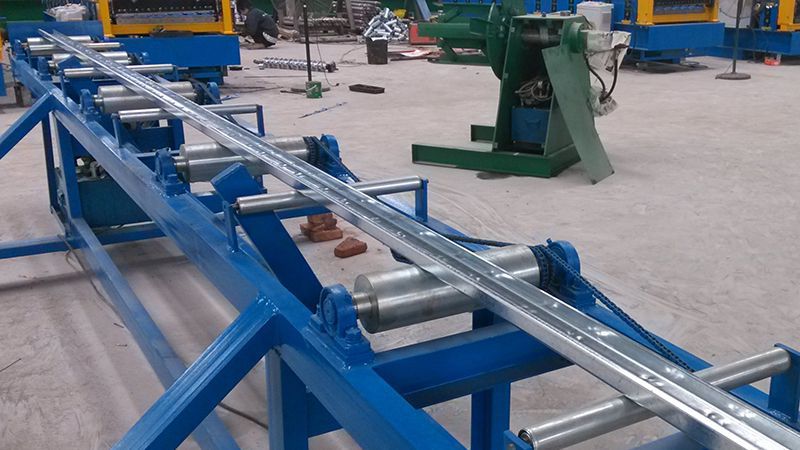

- طاولة التباعد (الأخراج)
- دليل التشغيل
