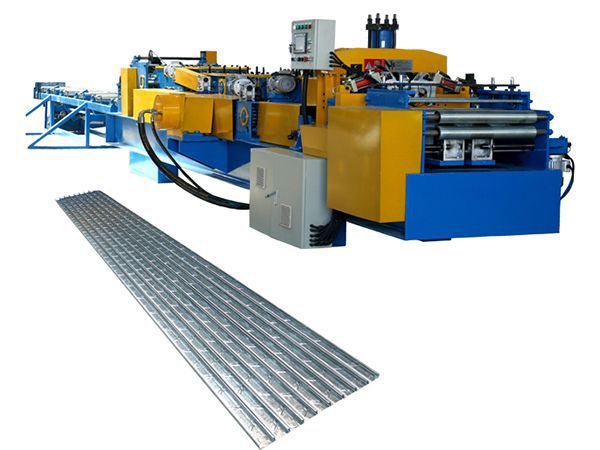

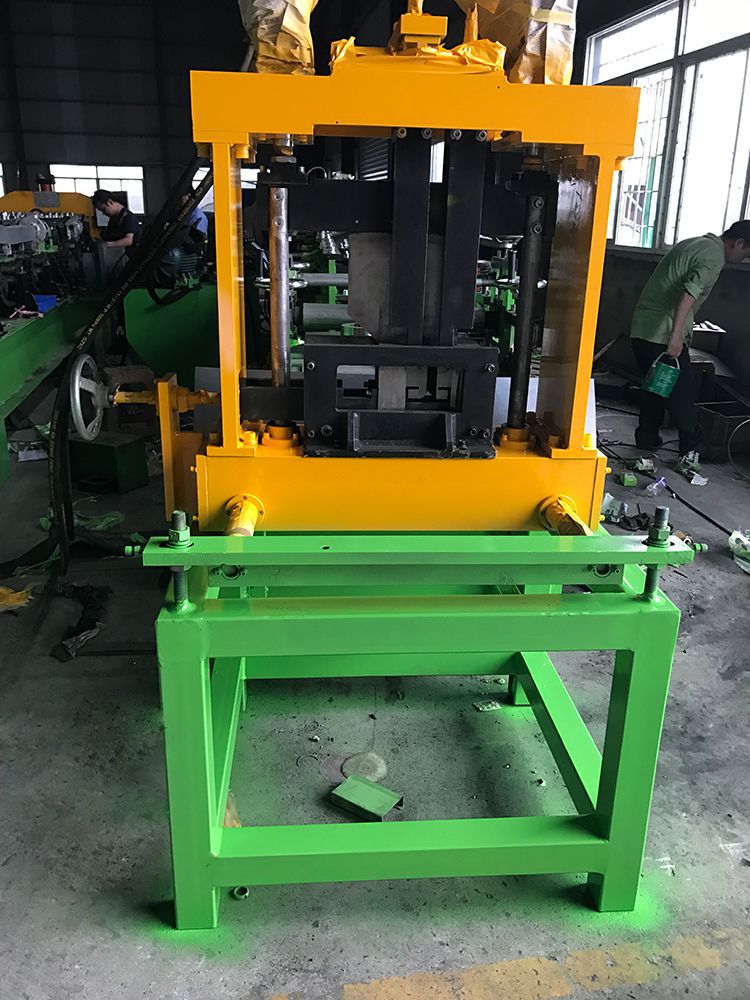

ماكينة تشكيل الرافدة المعدنية الأفقية على شكل C ذات ضبط آلي
C60-250 C Purlin Roll Forming Machine (Automatic Adjustable)
ماكينة تشكيل الرافدة المعدنية الأفقية على شكل C ذات ضبط آلي C60-250 قابلة لضبط العرض بنمط آلي لقطاعات الروافد الأفقية (مدادات) بعرض من 60 إلى 250 مم. زمن التغيير أقل من 1 دقيقة. السمك المستخدم كمواد خام من 1.0 إلى 3.0 مم.

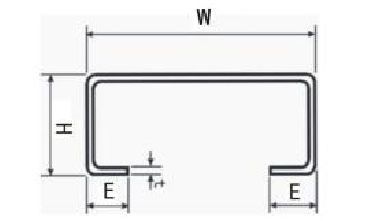

H: من 30 إلى 70 مم
E: 10، 15 مم

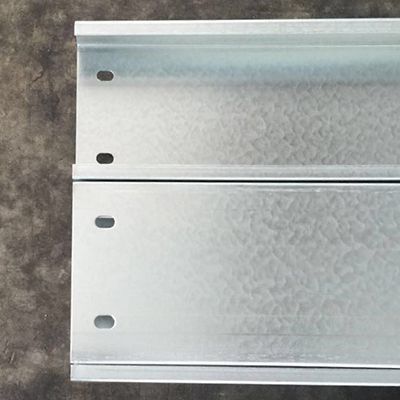

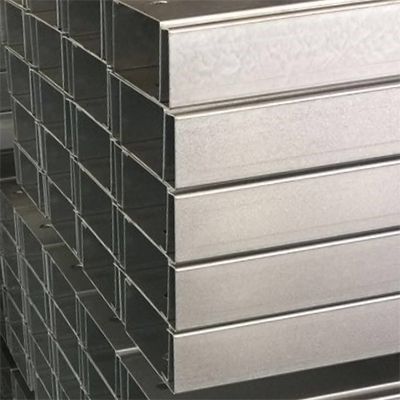

- قادرة على تشكيل الرافدة الأفقية (مدادة) على شكل حرف C بقياسات مختلفة بدون تغيير الدرافيل أو الفواصل
- بدون الضبط ضمن عرض من 60 إلى 250 مم ضمن دقيقة واحددة
- وحدة نظام القطع المسبق (ما بعد القطع كخيار)، بدون تغيير سكين القطع للقياسات المختلفة
- خيارات تخريم الثقوب عند أي موضع من لوح الرافدة والفلنجة
الموديل | C60-250 |
الأبعاد | 7800*1600*1600mm |
قدرة المحرك الهيدروليكي | 18.5kW |
قدرة محرك ضبط قياس الرافدة على شكل C | 0.37kW*2+0.75kW |
قدرة محرك التوجيه | 0.18kW*2 |
قدرة محرك ضبط تخريم الثقوب | 0.18kW*2 |
خطوات التشكيل | 13 خطوة+3 خطوات لإعادة التشكيل |
سرعة التشكيل | 8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة |
الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
تأثير العرض | 60-250mm |
عرض المادة | 122-402mm |
إرتفاع فلنجة الرافدة | 30-75mm |
سمك المادة | 1.0-3.0mm |
نظام التحكم | نظام التحكم بالكمبيوتر PLC |

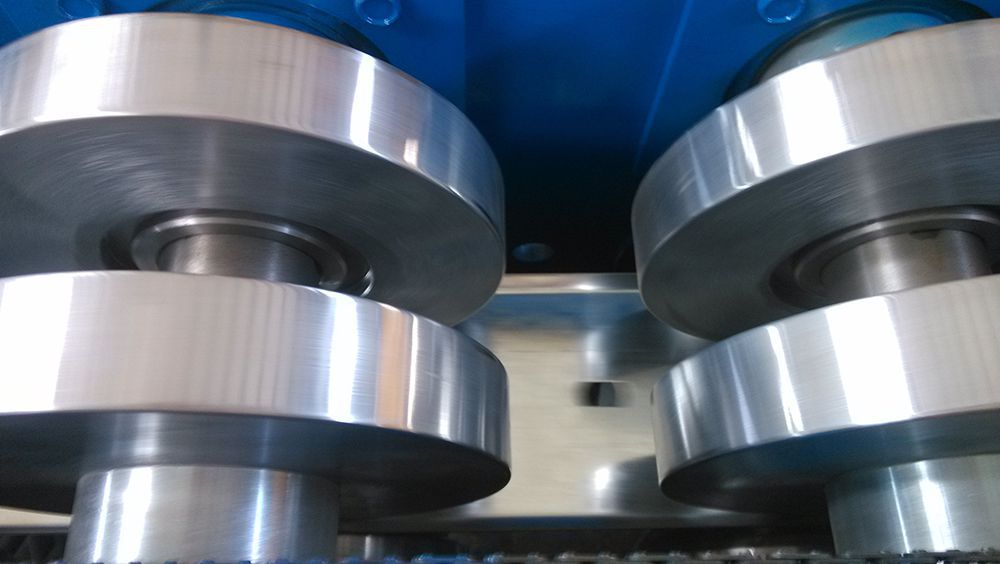

الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
مادة عمود الدوران | فولاذ 40Cr |
مادة المثقاب | Cr12Mov |
مادة سكين القطع | Cr12Mov |
- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية

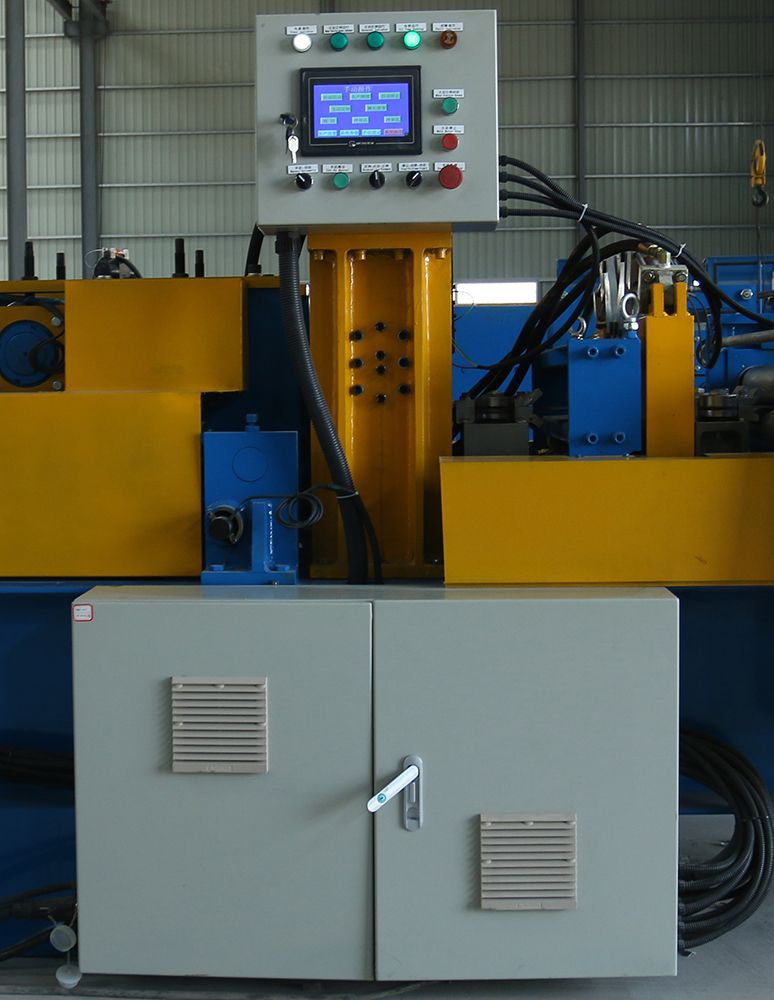

- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي

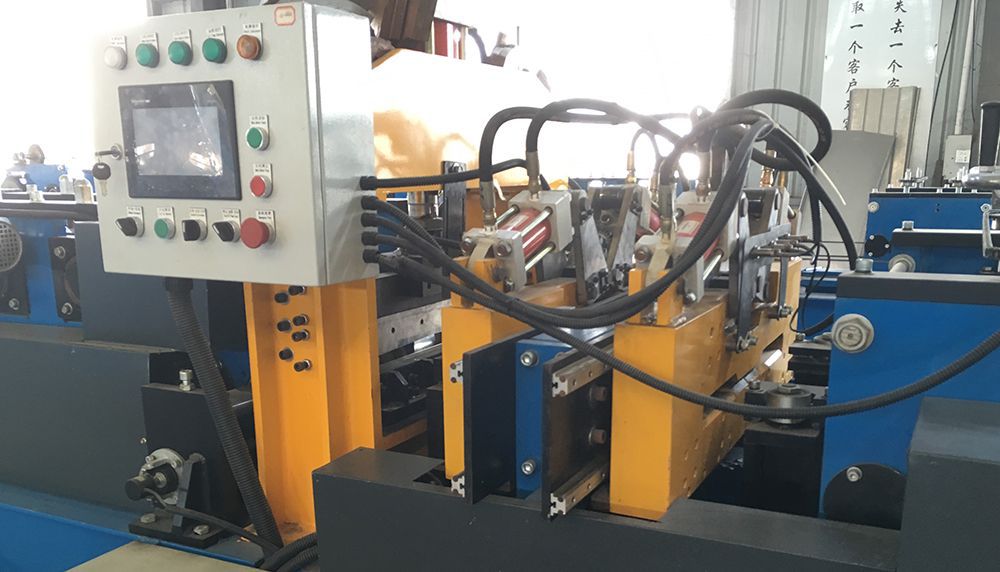

- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)

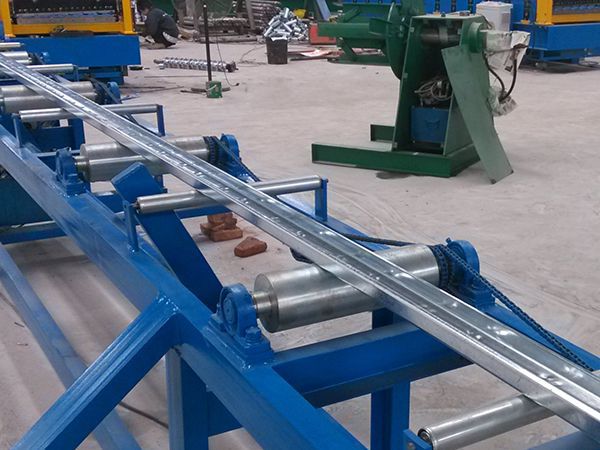

- طاولة التباعد (الأخراج)
