ماكينة تشكيل مقاطع إطارات فولاذية خفيفة، XHH-C75-160

ماكينة تشكيل مقاطع إطارات فولاذية خفيفة، XHH-C75-160

XHH-C75-160 Light Gauge Steel Framing Machine

صُممت هذه الماكينة كحل متعدد الاستخدامات، فهي تنتج بكفاءة هياكل ودعامات أثقل وأعرض، كما تتميز بنطاق عرض يتراوح بين 0.75 و1.6 مم ونطاق سُمك يتراوح بين 0.6 و1.5 مم، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات السكنية والتجارية.

استفسار

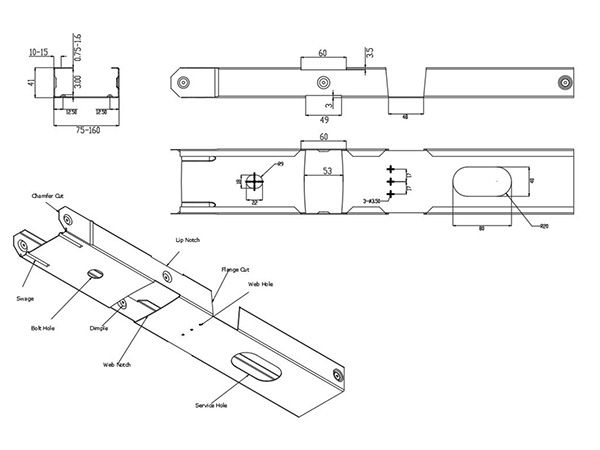

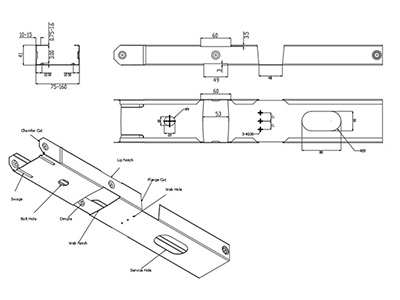

أبعاد البروفيلات (المقاطع)

الخواص

الموديل	C75-89-100-140
الأبعاد	8000 × 1600 × 1900 مم
قدرة المحرك سيرفو	14 كيلو وات
المحرك الهيدروليكي	11 كيلو وات
خطوات التشكيل	17 خطوة
سرعة التشكيل	35 مم/ دقيقة (بدون تثقيب وقطع)
العرض الفعلي للمقطع شكل C	75 مم، 89 مم، 100 مم، 140 مم
ارتفاع الحافة	41 مم
الشفة	10 مم
سماكة المواد	0.6 إلى 1.5 مم
التفاوت للقطع والتثقيب	±1mm
تفاوت التشكيل	±1mm
نظام التحكم	نظام التحكم ذكي محوسب IPC
البكرات / الاسطوانات	Cr12
مواد العمود	40Cr
مواد وحدة التثقيب	Cr12Mov
مواد وحدة القطع	Cr12Mov

الميزات

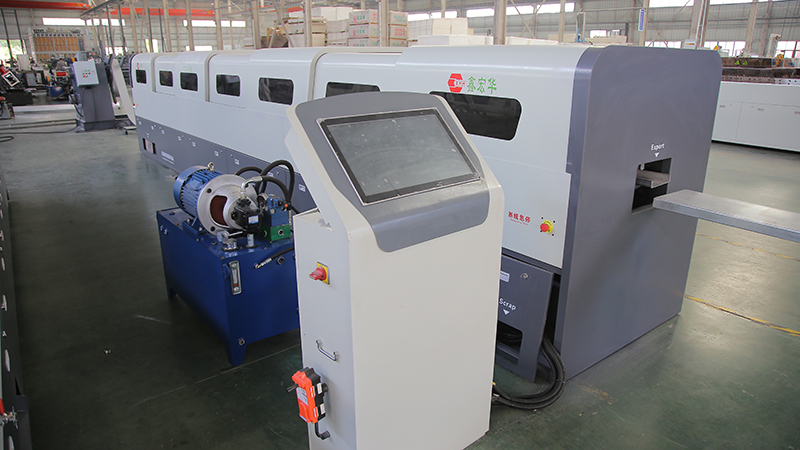

تتكون معدات تشكيل الإطارات/ الهياكل الفولاذية بشكل أساسي من:

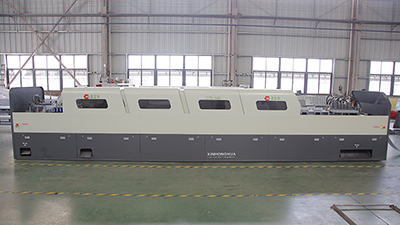

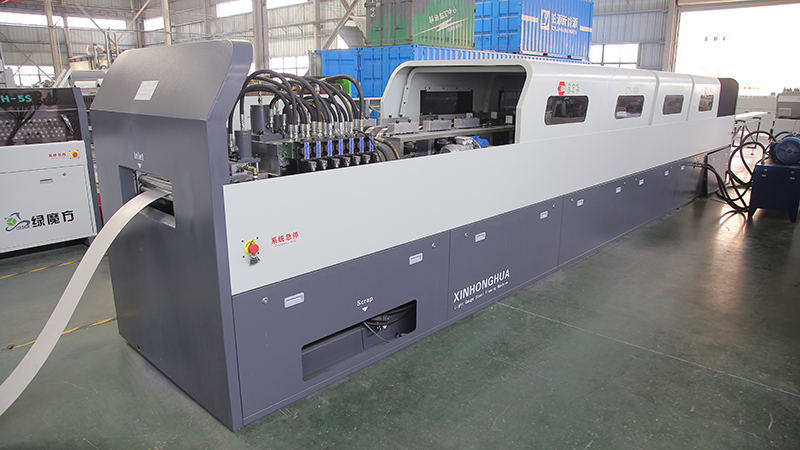

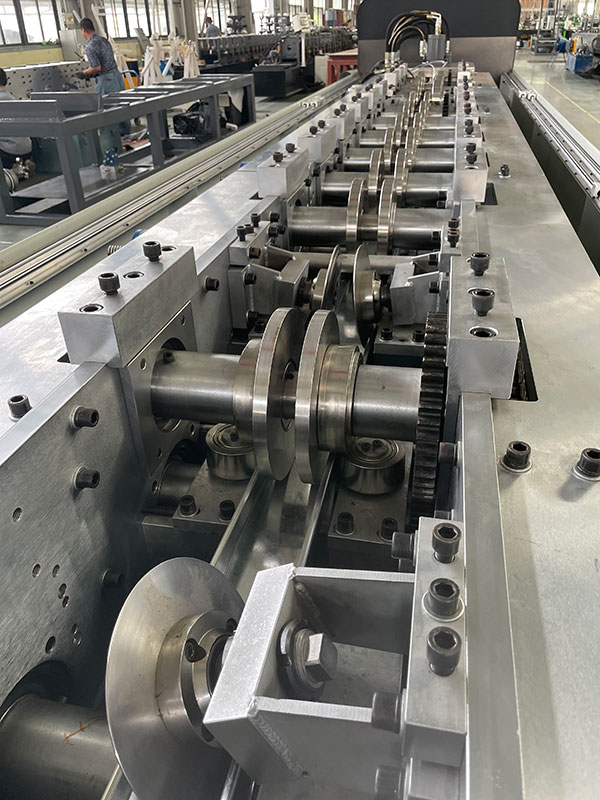

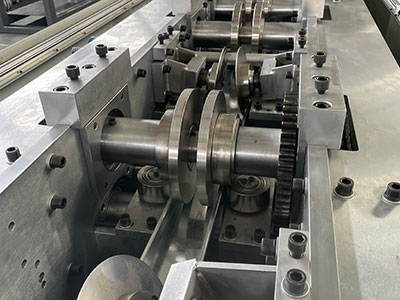

نظام التشكيل الرئيسي

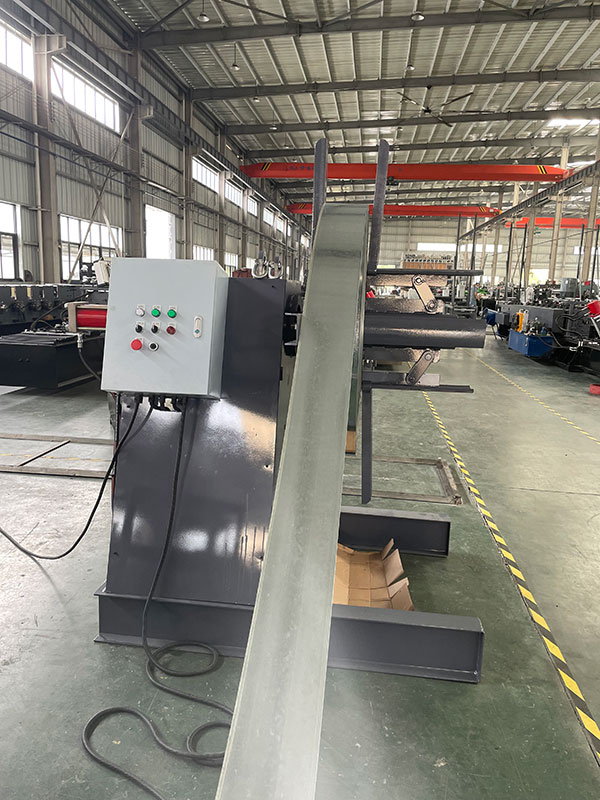

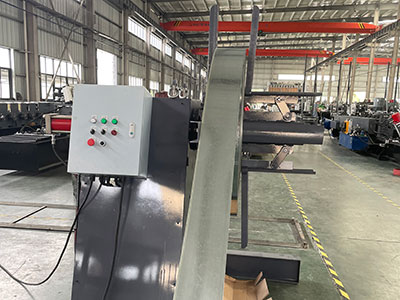

وحدة فك اللفافة الهيدروليكية قوة 3 طن
نظام المحرك المؤازر

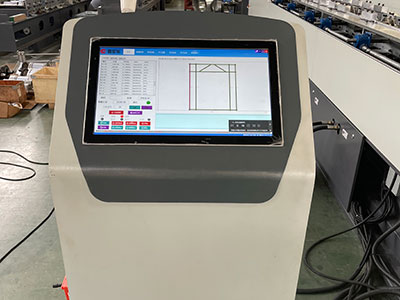

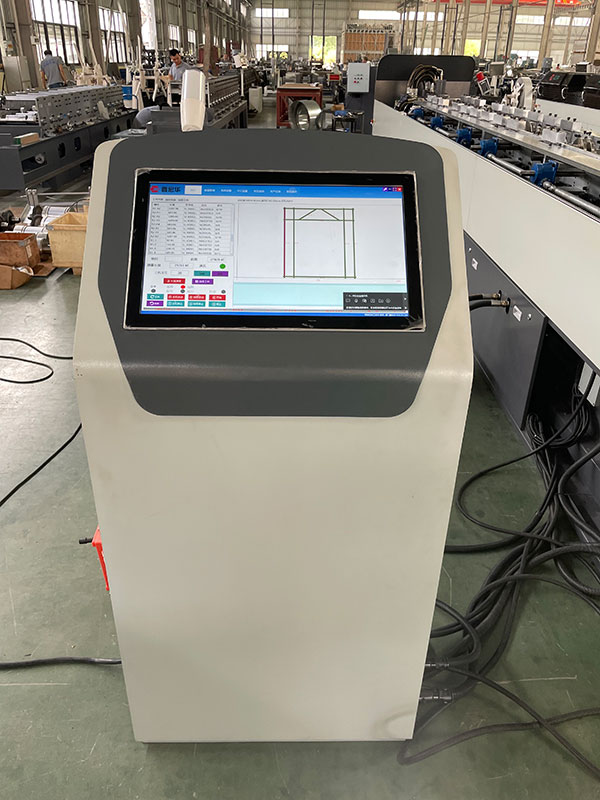

نظام التحكم المحوسب IPC (حاسوب لينوفو)
برنامج الإنتاج (1 مجموعة)

برنامج التصميم-فيرتيكس، باستخدام الترخيص (مدى الحياة)

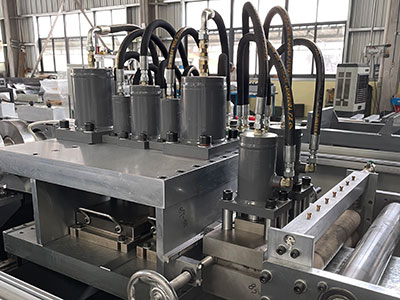

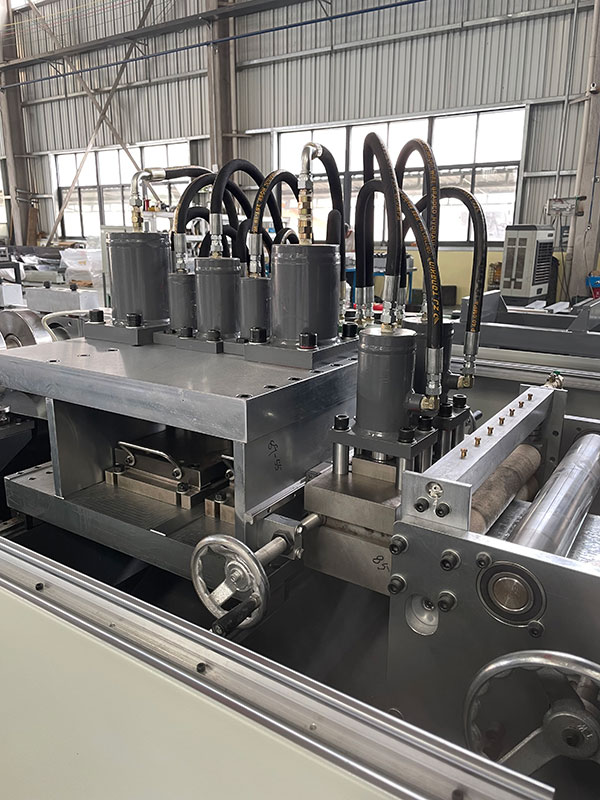

جهاز التثقيب الأوتوماتيكي الهيدروليكي (ثقب الشبكة/الشفاه، الشق، التثقيب بالشد، الشطب، الثقب، ثقب البرغي)
وحدة ما بعد التثقيب الهيدروليكية (المادة: Cr12Mov)
وحدة الطباعة الأوتوماتيكية
طاولة نفاد (4 م)
