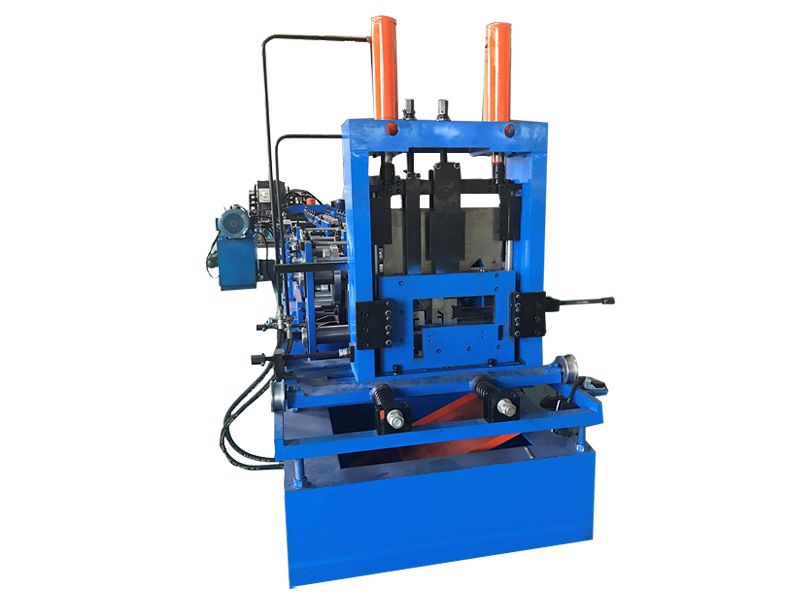

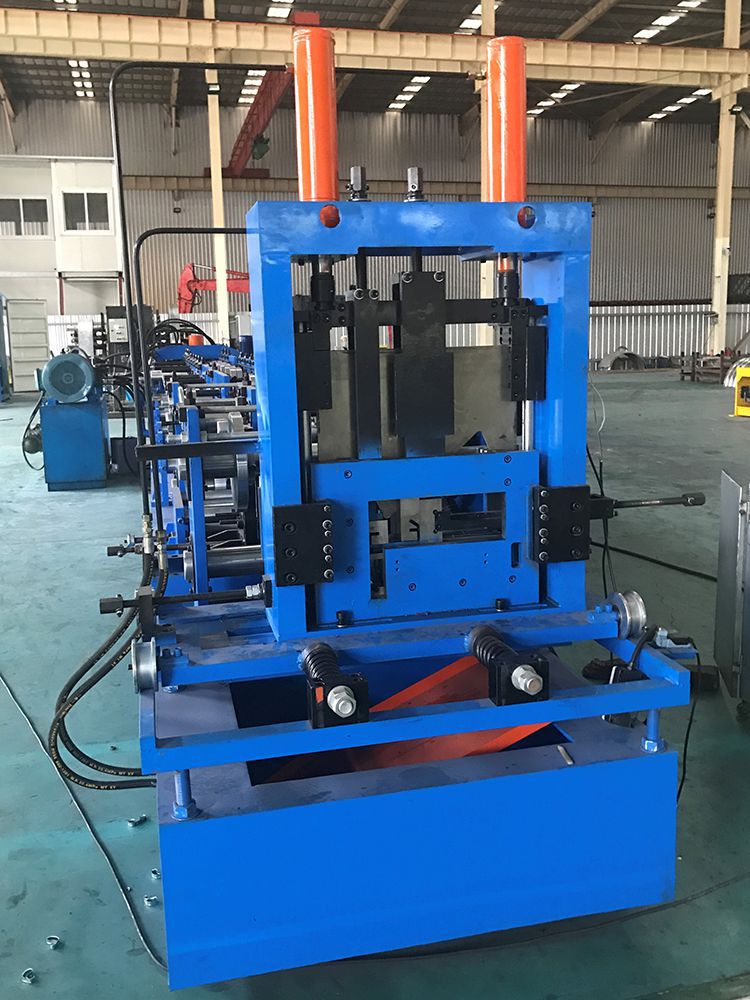

ماكينة تشكيل الرافدة المعدنية الأفقية CZ الآلية
Full Automatic Adjustable CZ Purlin Machine

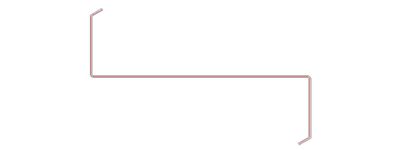

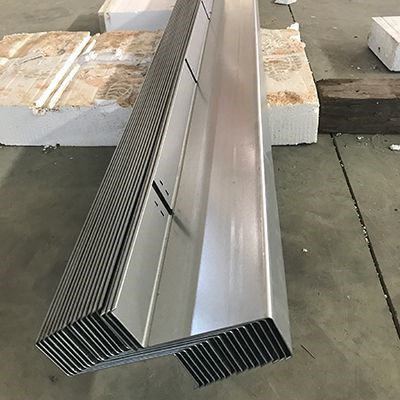

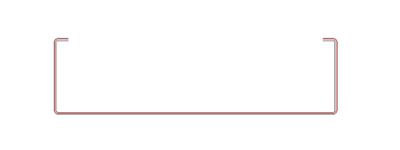

ماكينة تشكيل الرافدة المعدنية الأفقية CZ قابلة للضبط الآلي ويتم تشغيلها بشكل أوتوماتيكي كامل من خلال نظام التشكيل بالدرافيل لإنتاج الروتفد على شكل C وZ، تتميز بالتبديل الآلي. ماكينة تشكيل الدعامات هذه توفر الرافدة على شكل C ضمن نطاق للعرض من 80 إلى 300 مم والرافدة على شكل Z ضمن نطاق للعرض من 100 إلى 300 مم.
الخصائص- التغيير ضمن دقيقة واحدة لقياسات الإنتاج المختلفة.
- تعيير القياس بدون إزالة الدرافيل أو الفواصل

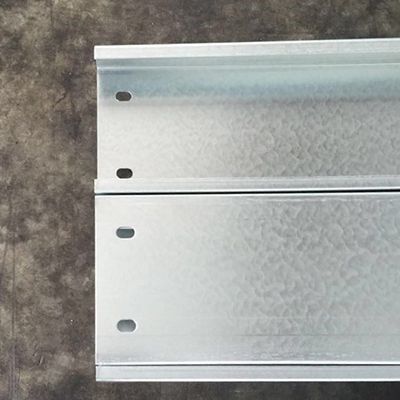

- خيارات تخريم الثقوب عند أي موضع من لوح الرافدة والفلنجة
الموديل | C80-300/Z100-300 |
الأبعاد | 7800*1700*1600mm |
قدرة المحرك الهيدروليكي | 22kW |
خطوات التشكيل | 13 خطوة+3 خطوات لإعادة التشكيل |
سرعة التشكيل | 8 متر في الدقيقة، 16 متر في الدقيقة، 25 متر في الدقيقة |
الجهد | 380 فولت\50 هيرتز\ ثلاثي الطور |
تأثير العرض | C:80-300mm Z:100-300mm |
إرتفاع فلنجة الرافدة | C:40-100mm Z:50-100mm |
شفة الرافدة على شكل C/Z | 10-20mm |
سمك المادة | 1.2-3.0mm |
نظام التحكم | نظام التحكم بالكمبيوتر PLC |
الدرافيل | مصنوعة باستخدام فولاذ Gcr15 المعالجة حرارياً، طلاء الكروم الصلب على سطح الدرافيل |
مادة عمود الدوران | فولاذ 40Cr |
مادة المثقاب | Cr12Mov |
مادة سكين القطع | Cr12Mov |

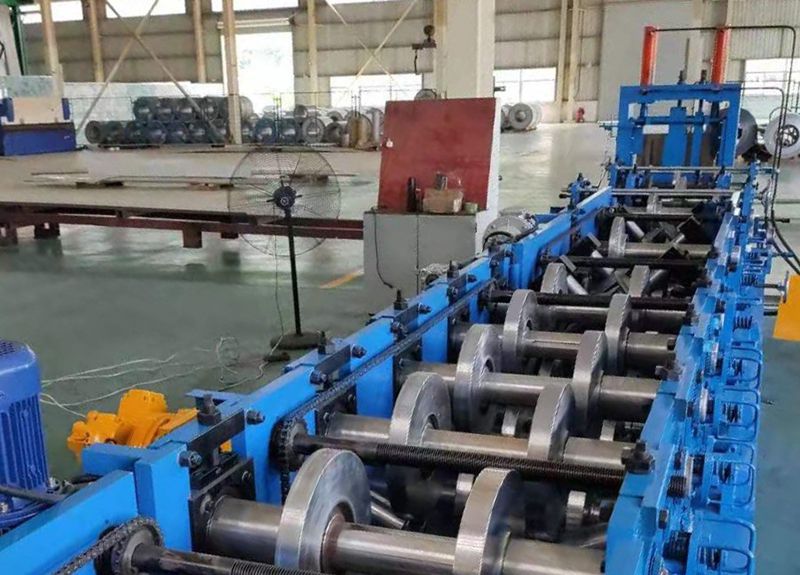

- الماكينة الرئيسية لتشكيل الروافد الأفقية (مدادات)
- وحدة فك الملف اليدوية 3 طن
- وحدة التوجيه الأوتوماتيكية
- وحدة إعادة التشكيل الآلية

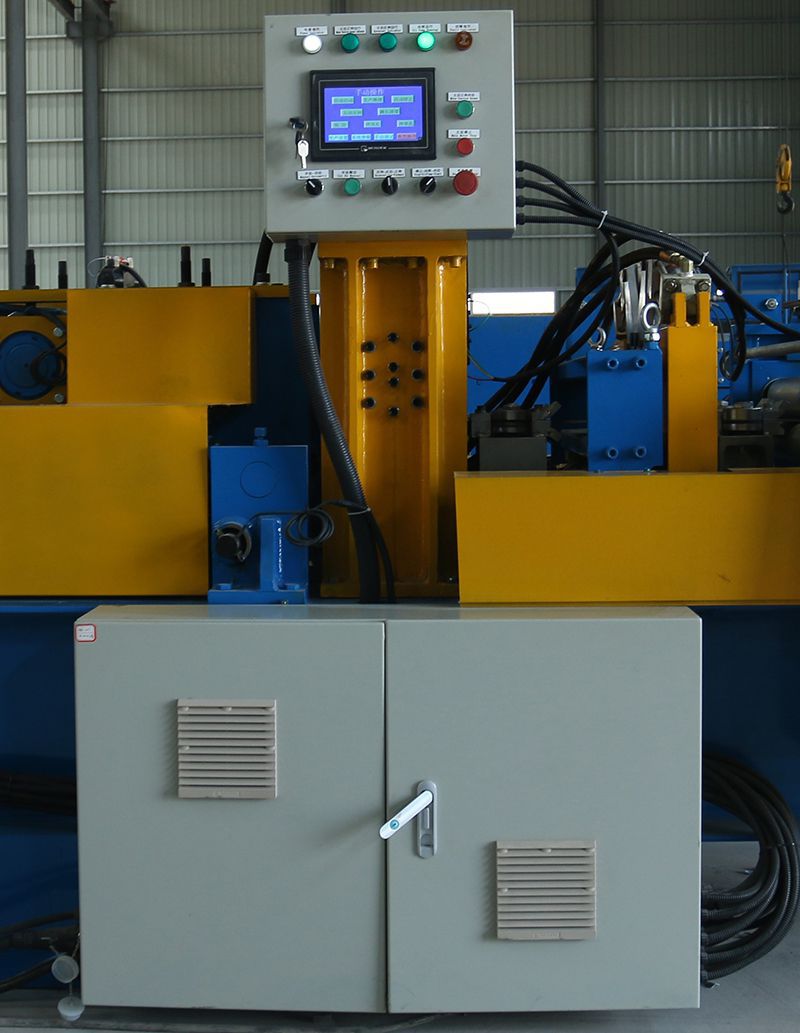

- نظام التحكم بالكمبيوتر PLC بشاشة اللمس (العلامة التجارية: Schneider)
- نظام المحرك الهيدروليكي
- وحدة التخريم المسبق للثقوب (يقرر المشتري قياس الثقوب)
- وحدة القطع المسبق (متوفر لإضافة وحدة القطع اللاحق)
- طاولة التباعد (الأخراج)
- دليل التشغيل
